Общая информация

КНС - Канализационная насосная станция

Комплектные КНС производства компании «Арматех»

КНС - Канализационная насосная станция производства компании "Арматех" - это установка, состоящая из группы насосов, выполняющая функцию перекачивания поступающих на нее жидкостей. В частном случае это канализационный сток от промышленных или жилых территорий.

Канализационные насосные станции (КНС) решают повседневные задачи, основной из них является улучшение качества жизни населения отдельных районов и возможность освоения новых земельных участков (удаленных от инженерной инфраструктуры). КНС (насосные станции) дали старт к освоению новых территорий на заболоченных или затапливаемых участках, появилась возможность канализовать отдаленные кварталы в городские сети канализации, прокладка канализационных сетей по сложным рельефам, а также возможность создания поверхностей с большой площадью водостока под строительство зон с твердым покрытием (например автомобильные дороги и паркинговые зоны).

Создание новой канализационной насосной станции (КНС) это сложный инженерно строительный процесс требующий грамотных расчетов и качественного проектного решения, детального изучения грунтов и грунтовых вод, состояния инженерных сетей, слаженных действий специалистов по строительству и служб инженерного сопровождения проекта.

При отсутствии специалистов подобного профиля мы рекомендуем обратиться к нам за выполнением предварительных расчетов прочности корпуса, с учетом геологических исследований и внешних механических воздействий. Данный расчет позволит исключить факторы, влияющие на разрушение КНС во время эксплуатации.

Необходимость КНС на сегодняшний день полностью оправдана, выбор лишь за технической реализацией, которая зависит только от возможностей и пожеланий Заказчика.

Канализационные насосные станции (КНС) делятся на группы:

  1. По материалу (железобетонные, металлические, стеклопластиковые, полимерные)
  2. По изготовлению (комплектные, модульные, не комплектные)
  3. По способу строительства (строительство по месту, сборка по месту)

Компания "Арматех" изготавливает канализационные насосные станции:

  • Высокопрочные стеклопластиковые корпуса для КНС полной заводской готовности
  • Металлические корпуса с компонентным покрытием полной заводской готовности (в том числе нержавеющая сталь)
  • Выполняет работы по монтажу оборудования в железобетонных корпусах КНС

Рекомендации по выбору корпуса КНС

Средний срок службы любой насосной станции не превышает 20 лет. После данного периода происходит моральное устаревание установленного оборудования, износ гидравлических магистралей, происходят необратимые изменения в электрической проводке под действием постоянной влажности и химически агрессивных сред. После данного срока эксплуатации начинают менять сети, насосное оборудование, арматуру и другие части гидравлической линии. Реконструкция станции в "поле" и при постоянном притоке сточных вод практически невозможна, а замена отдельных элементов насосной станции по истечению данного срока становиться более дорогостоящим процессом, чем замена КНС на новую.

Срок службы любого типа корпуса КНС составляет не менее 10 лет, в дальнейшем все зависит от качества примененных материалов, толщины изделия, применяемых покрытий и порядочности производителя. Наиболее долговечными являются железобетонные и стеклопластиковые корпуса. Корпуса из черной и нержавеющей стали подвержены химической и электрической коррозии, при этом нормальный коррозионный износ не более 1 мм в год, без учета защитных покрытий. При возникновении проблем с корпусом при эксплуатации требуется срочный ремонт в условиях приближенных к экстремальным, при этом корпуса из бетона практически не поддаются ремонту, пластиковые и полиэтиленовые ремонт возможен только на отдельных осушенных, чистых и обезжиренных участках, металлические корпуса возможно ремонтировать в любом месте и в любое время.

Строительные работы

При проведении строительных работ необходимо корректно подбирать технику для разборки и обратной отсыпки котлована и грузоподъемную технику для монтажа, а также материалы для обратной отсыпки по рекомендациям производителя (в большинстве случаев - это песчаная фракция средней крупности без пылевых и глинистых включений ). В отдельных случаях, для защиты коллекторов от перенапряжений и разрушений в точках подключения к корпусу КНС, требуется зональное заполнение керамзитом.

info@armatech.ru отдел продаж +7 (812) 740-750-2

Оборудование для КНС комплектуются насосами от производителя:


Грундфос (Дания)

КСБ (Германия)

Флюгт (Швеция)

* или других производителей - по требованию Заказчика

Металлические КНС

  • Металлический корпус КНС с компонентным покрытием полной заводской готовности

Стеклопластиковые КНС

Характеристики корпусов КНС

Пример условного обозначения(артикул) канализационной насосной станции по заданным характеристикам:

  • Арматех КНС.М/1600*6500/М10.Т1900/2*80.1*200/2400*4200.УХЛ.Exd
  • Арматех КНС.Р/1600*6500/СП16.Т800/3*50.2*200/2400*4200.ХЛ
  • Арматех КНС.С/1600*6500/П12.Т300/2*100.1*300/2400*4200
Характеристики
КНС Описание
М Исполнение приемного отделения станции:

М – моноблочное (приемное отделение для канализационного стока занимает весь объем КНС, насосы погружные)

Р – раздельное (2-ух секционное исполнение с сухим и мокрым отделением, насосы сухой установки)

С – полностью сухая станция без приемного отделения или приемное отделение в соседнем корпусе

1600*6500 1600 – Диаметр внутренней части корпуса подземной части насосной станции, мм

6500 – Глубина подземной части корпуса насосной станции (от крышки люка), мм

М10 Материал корпуса станции:

М – сталь

МХ – сталь хладостойкая

Н - нержавеющая сталь

СП – стеклопластик

П – пластик

ЖБ - железобетон

10 – толщина стенки корпуса КНС (в рабочей части станции), мм

Т1900 Т – Теплоизоляция

1900 – глубина теплоизоляции от верха станции, мм

2*60.1*200 2 - количество коллекторов

60 – диаметр напорной линии от насоса, мм

1 – количество напорных выходов за пределы станции
200 – диаметр выходного фланца (Dy)

2400*4200 Размеры блок-бокса, установленного над:

2400 – ширина блок-бокса, мм

4200 – длина блок-бокса, мм

УХЛ Исполнение комплекта поставки по условиям эксплуатации по ГОСТ 15150-69:

У – умеренный климат

УХЛ – умеренный и холодный климат

ХЛ – холодный климат

ТВ – тропический климат

ТС – сухой тропический климат

О – общеклиматическое исполнение (кроме холодного)

Exd Требуемая категория взрывозащиты электрического и технологического оборудования внутри блок-бокса и корпуса КНС

Схема канализационной насосной станции (КНС)

Схема канализационной насосной станции

Устройство и принцип работы канализационной насосной станции (КНС)

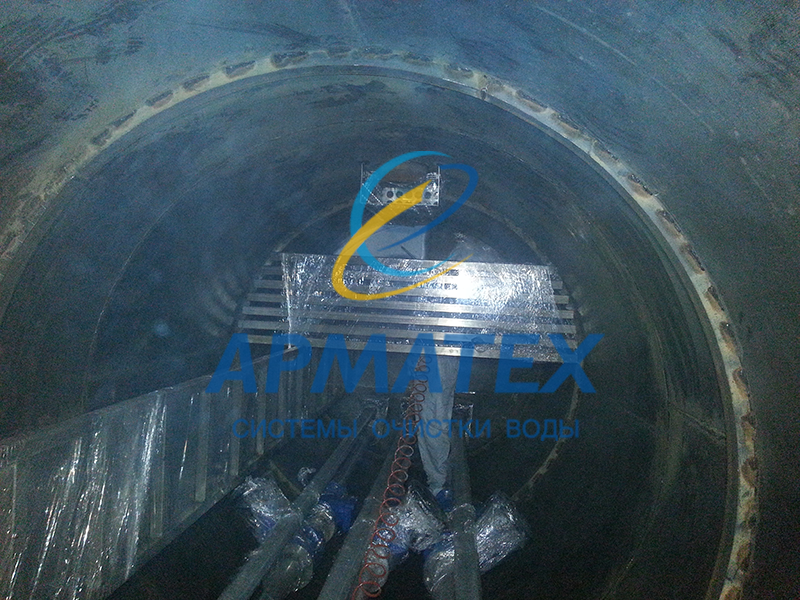

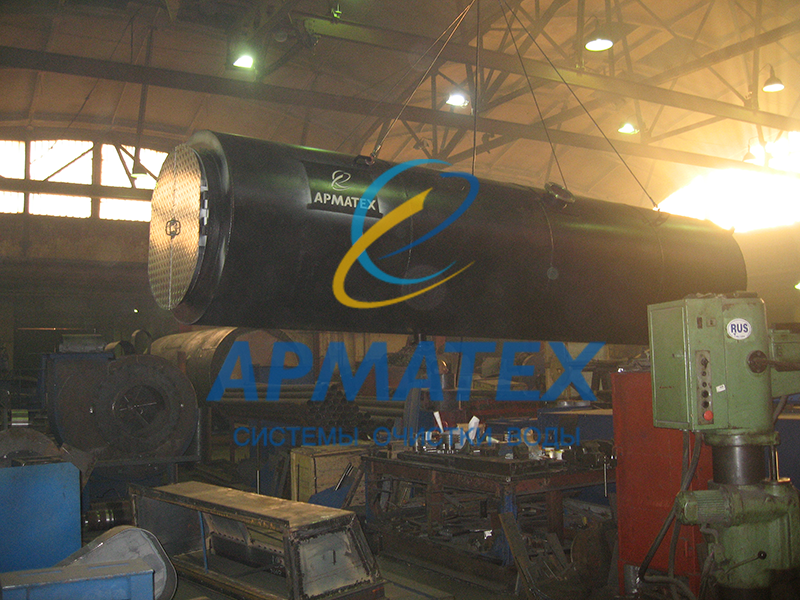

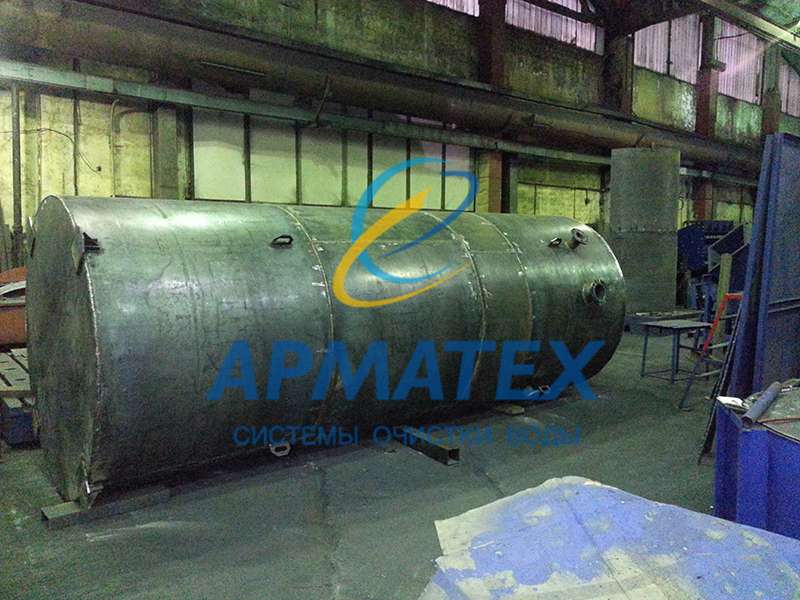

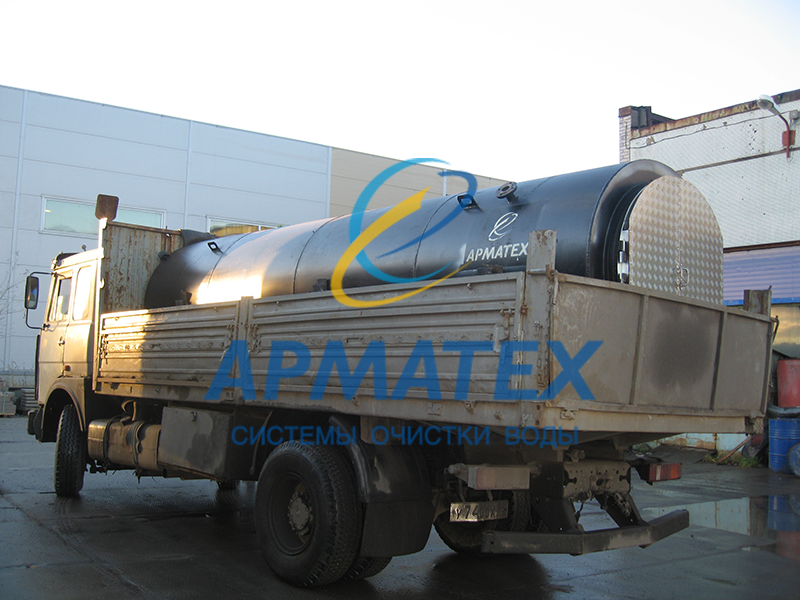

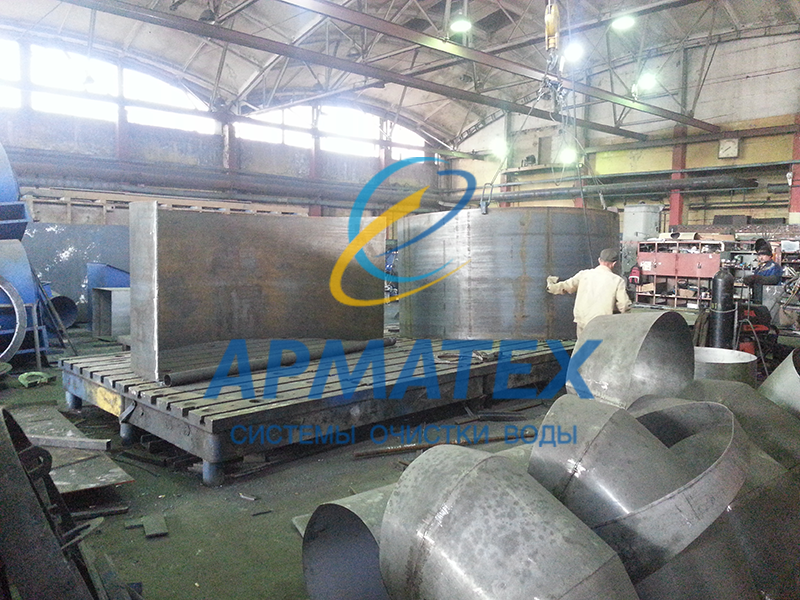

  • Металлические корпуса КНС изготавливаются из катанного стального листа толщиной от 5 до 16 мм, зависящей от диаметра изделия и с использованием марок стали от конструкционной Ст3 до нержавеющей. Снаружи и внутри производится обработка корпуса КНС защитными покрытиями, которые позволяют сохранять корпус от сквозной коррозии не менее 10 лет.

  • Полезная информация! Преимущества металлической канализационной насосной станции.

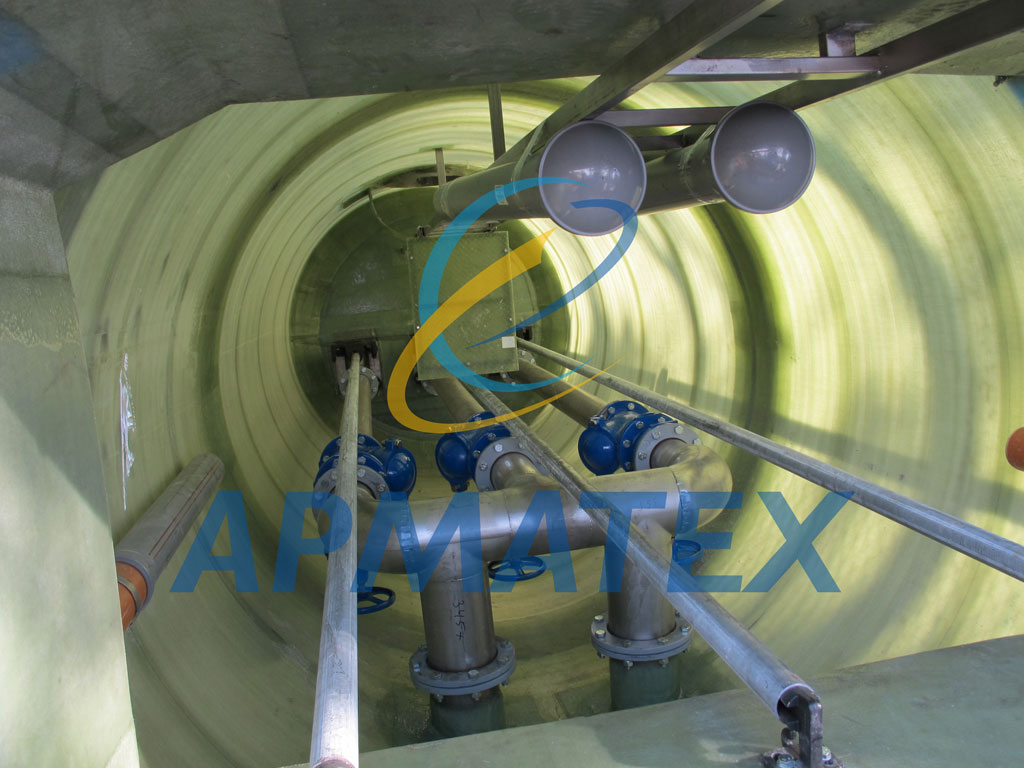

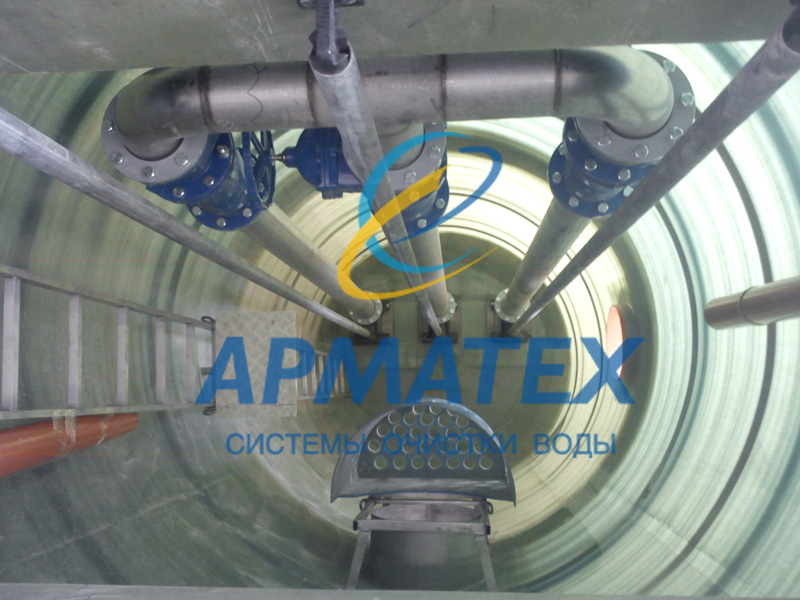

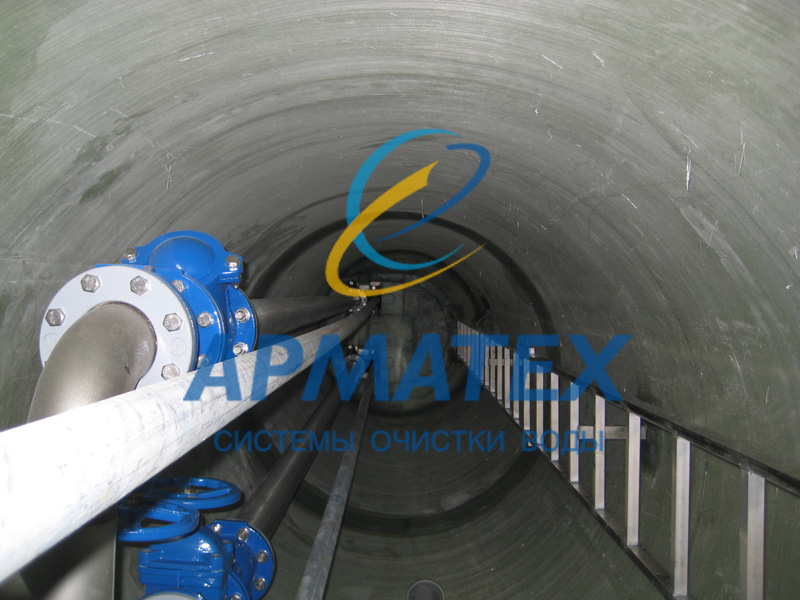

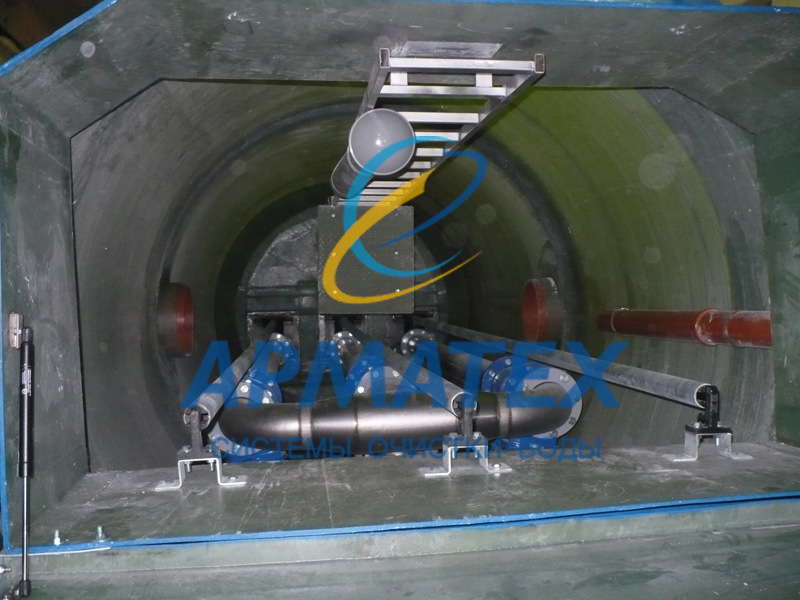

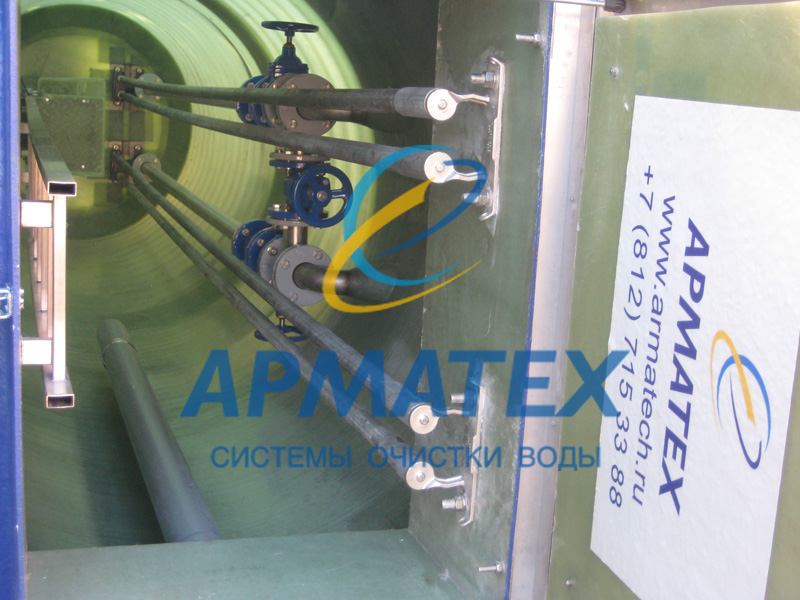

  • Стеклопластиковые корпуса КНС изготавливаются методом машинной намотки с послойным изменением направления армирующей нити из прочного армированного стеклопластика согласно техническим требованиям Заказчика и подходят для самых трудных условий эксплуатации. Корпуса КНС компании "Арматех" проектируются и рассчитываются методом математического моделирования (пример расчетной модели), вследствие чего имеют в 1,5-2 раза большую толщину стеклопластика, что гарантирует прочность продукции.

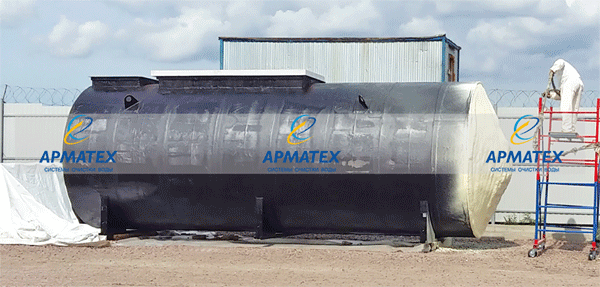

  • КНС "северного" исполнения - Для специализированных применений в условиях вечной мерзлоты или большой глубины промерзания на станциях изготавливается заводской теплоизоляционный кожух, с изоляцией теплоизоляционными материалами или с электроизоляционным греющим кабелем. Для защиты от повреждения, теплоизоляция покрывается защитным слоем.

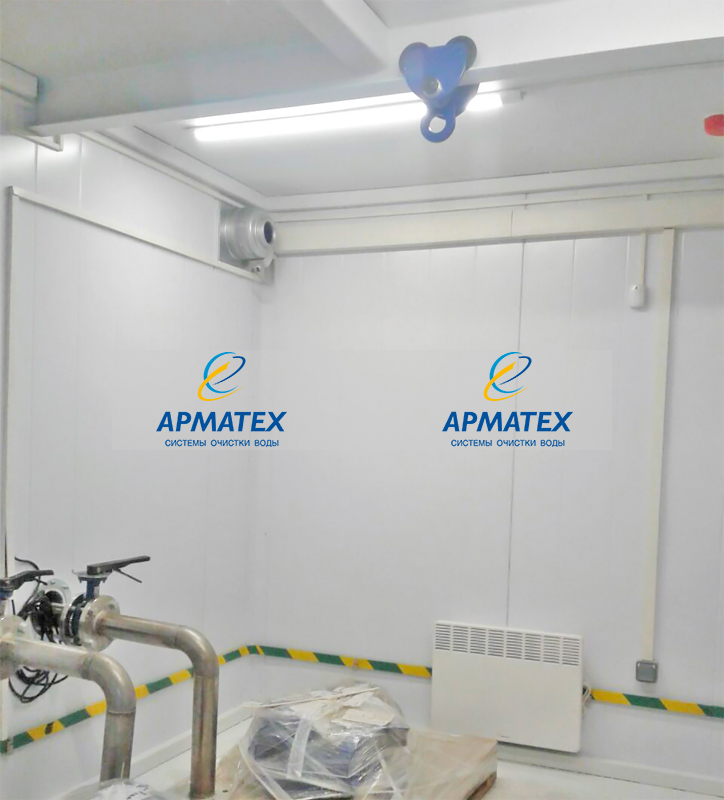

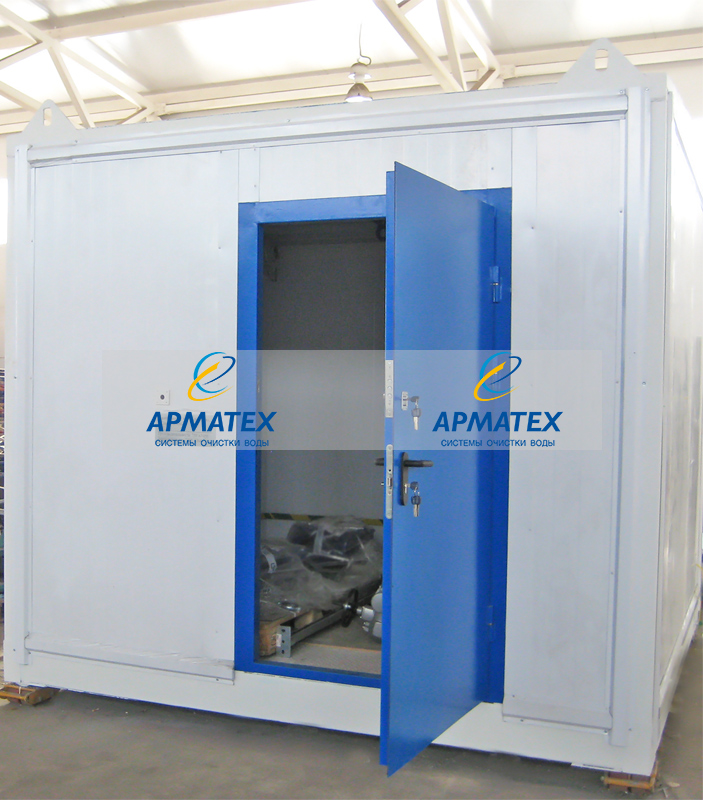

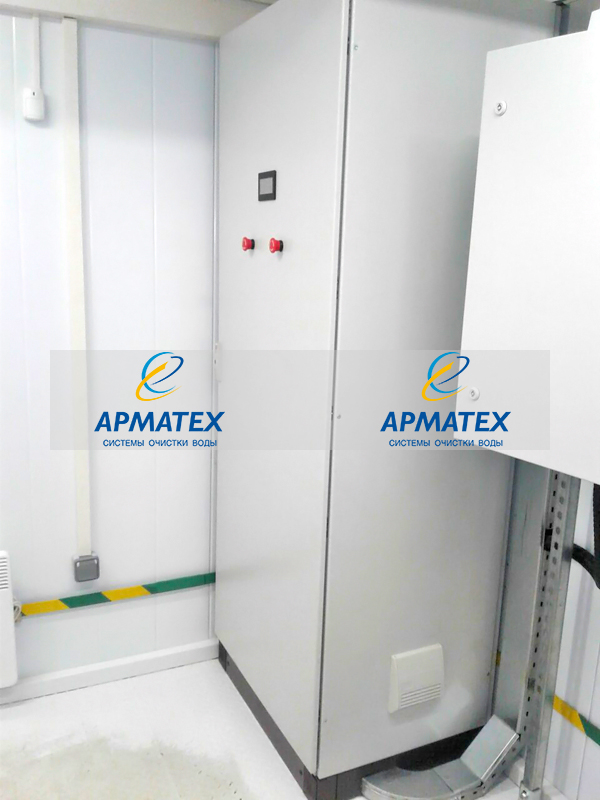

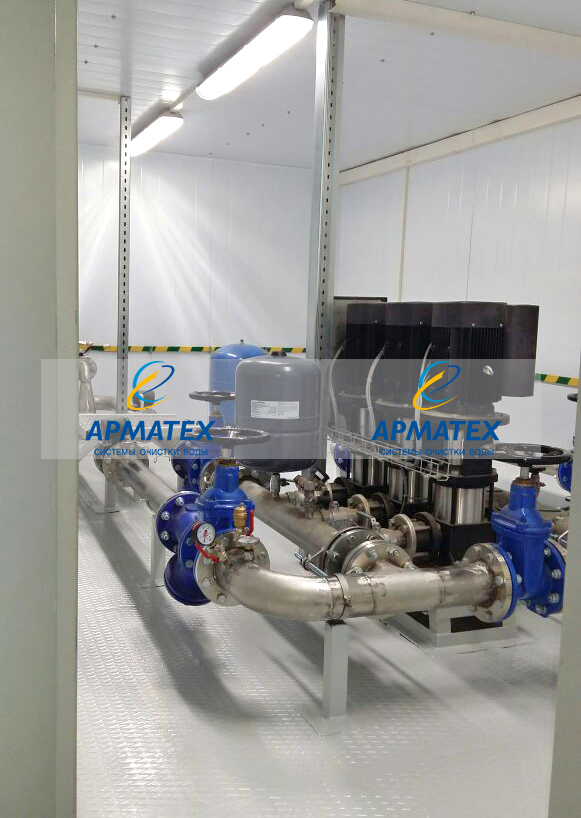

  • КНС блочно-модульного типа - При необходимости установки шкафа управления на открытом воздухе, а также в случае выноса запорно-регулирующей арматуры в зону обслуживания, комплектная КНС изготавливается с блок-боксом, представляющим собой миниатюрное здание с грузоподъемным механизмом и со всеми инженерными системами (отопление, вентиляция, освещение, пожарные и охранные комплексы, реже видеонаблюдение и кондиционирование). Размеры блок-боксов для КНС определяются исходя из потребностей Заказчика.

Для упрощения транспортировки и монтажа, комплектная насосная станция оборудуется всеми необходимыми транспортировочными отверстиями, крепежными отверстиями, кабельными каналами, дренажными и вентиляционными каналами и т.п. Установлена напорная магистраль с комплектом запорной арматуры и обратных клапанов.

В составе типовой насосной станции поставляются опорные металлоконструкции, напорные трубопроводы, мусоросборные механизированные корзины, трубная муфта с направляющими для установки насосных агрегатов, изготавливаемые из нержавеющей стали. В отдельных насосных станциях предусматриваются узлы учета воды, дробильные установки, шиберные заслонки, механизированные решетки, подъемные устройства, установки ультрафиолетового обеззараживания и т.п.

Насосные станции - КНС выпускаются в полной заводской готовности. В зависимости от назначения и требований потребителя станция может комплектоваться индивидуально.Станции изготавливаются различной высоты (глубины), при диаметре: от 800 до 4000 мм.
