Блочно-модульные очистные сооружения контейнерного типа .Блок-бокс.Блок-контейнер

Блочно-модульные очистные сооружения контейнерного типа

Модульные сооружения производства компании «Арматех»
  • Общая информация
  • Другие варианты исполнения
  • Опросный лист

Блочно-модульные очистные сооружения(блок-боксы или блок-контейнеры) для монтажа технологического оборудования, производства компании "Арматех" соответствуют ГОСТ 22853-86 и выполняются для различных условий эксплуатации с установленными автономными системами жизнеобеспечения.

Блочно-модульные очистные сооружения решены в виде блок-контейнеров, которые могут быть как одиночными, так и сблокированными через стыковочные модули.

Блок-контейнеры (блок-боксы) - характеристики корпусов:

Корпус здания (блок-контейнер) – несущий цельносварной, выполненный посредством сварки из стального проката со специализированным покрытием композитным материалом. Снаружи устанавливается сендвич-панели специализированного раскроя и в зависимости от региона поставки блок-контейнера применяются с различным утеплителем: минеральная вата, пенополиуретан, пенополистирол, стекловолокно и т.п.

  • Сплошной приваренный пол защищается сендвич-панелью по составу аналогичной стеновым.
  • На вход устанавливаются специализированные пожаробезопасные двери со специализированным утеплителем для возможности использования их в сложных погодных условиях.
  • В блочно-модульном здание предусматривается приточно-вытяжная вентиляция с обеспечением 3-6 кратного обмена воздуха с системой нагрева входящего воздуха.
  • В каждом блок-контейнере предусмотрена система электропитания с АВР 1 категории и распределением на отдельные силовые элементы. Заземление по всему периметру стальной шиной на специализированных крепежах (или приваренная к раме блок-бокса).
  • В блочно-модульных сооружениях предусмотрены системы рабочего (220 В) и аварийного освещения (24 В) с сигнализацией аварийных надписей, а также системы противопожарной сигнализации (иногда контроля доступа).
  • В крупных блочно-модульных очистных сооружениях предусмотрено секционирование помещения по функциональности (выделение энергетических узлов, операторских, входных тамбуров).

Автоматика в блочно-модульных сооружениях

Блочные сооружения уникальны своей компактностью и удобством транспортировки, однако к ним предъявляются те же требования, как и к стационарным зданиям.

В случае промышленного решения, в блочно-модульном здании должна быть предусмотрена система электропитания и управления технологическим процессом, для которого создан модуль.

В блочном-модульных очистных сооружениях производства компании "Арматех" предусмотрены системы:
  • Система пожарных и охранных комплексов;
  • Контроль доступа и загазованности;
  • Освещение;
  • Вентиляция;
  • Нагрева и охлаждения воздуха;
  • Учет электричества, тепла, воды и т.п.

Логично, что данные системы требуется увязывать в единый комплекс автоматизации и управления, с передачей данных на центральные посты диспетчеризации и контроля. Для передачи данных используются все известные промышленные и коммерческие сети, в проводном и беспроводном вариантах.

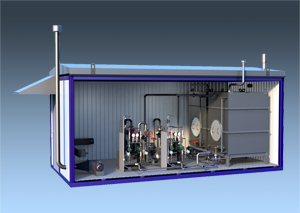

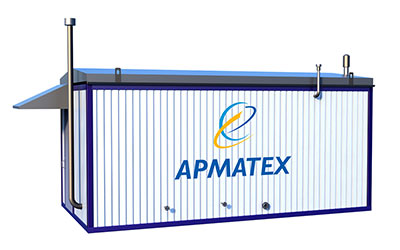

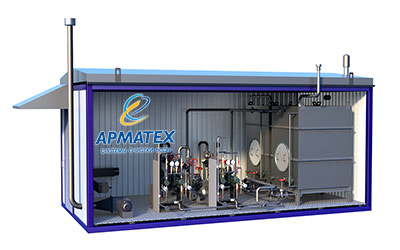

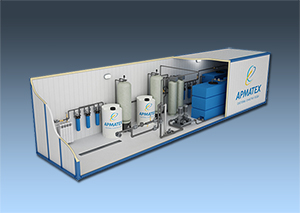

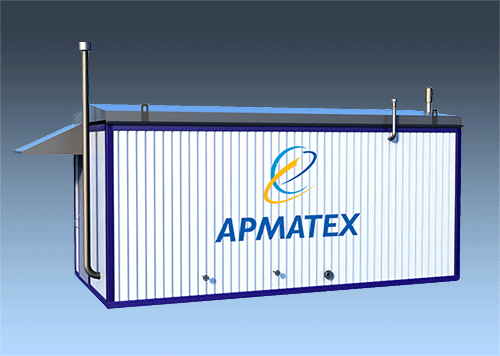

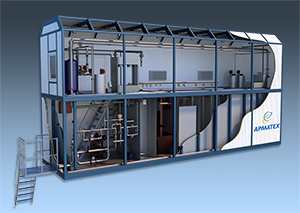

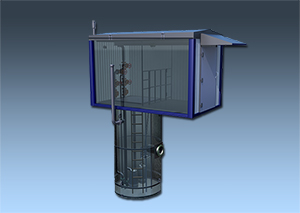

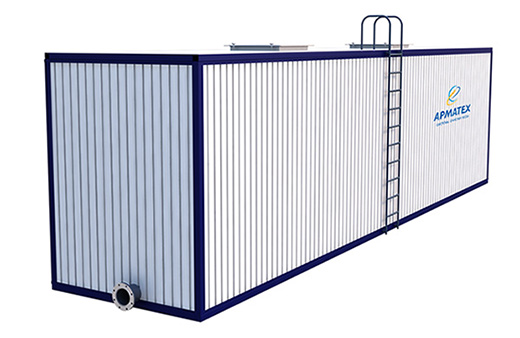

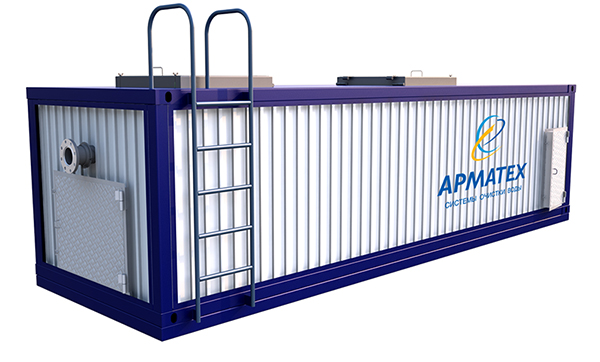

блокс-бокс модульного очистного сооружения блокс-бокс в разрезе модульного очистного сооружения

Блок-контейнер для компании "Башнефть"

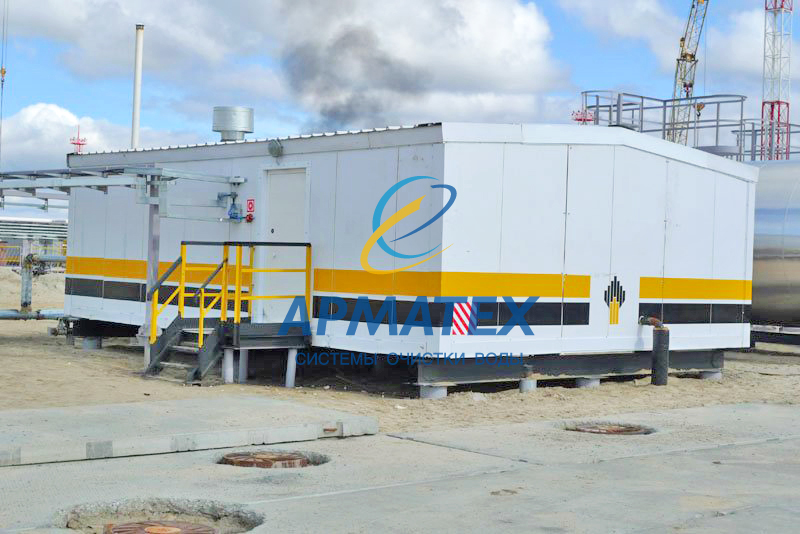

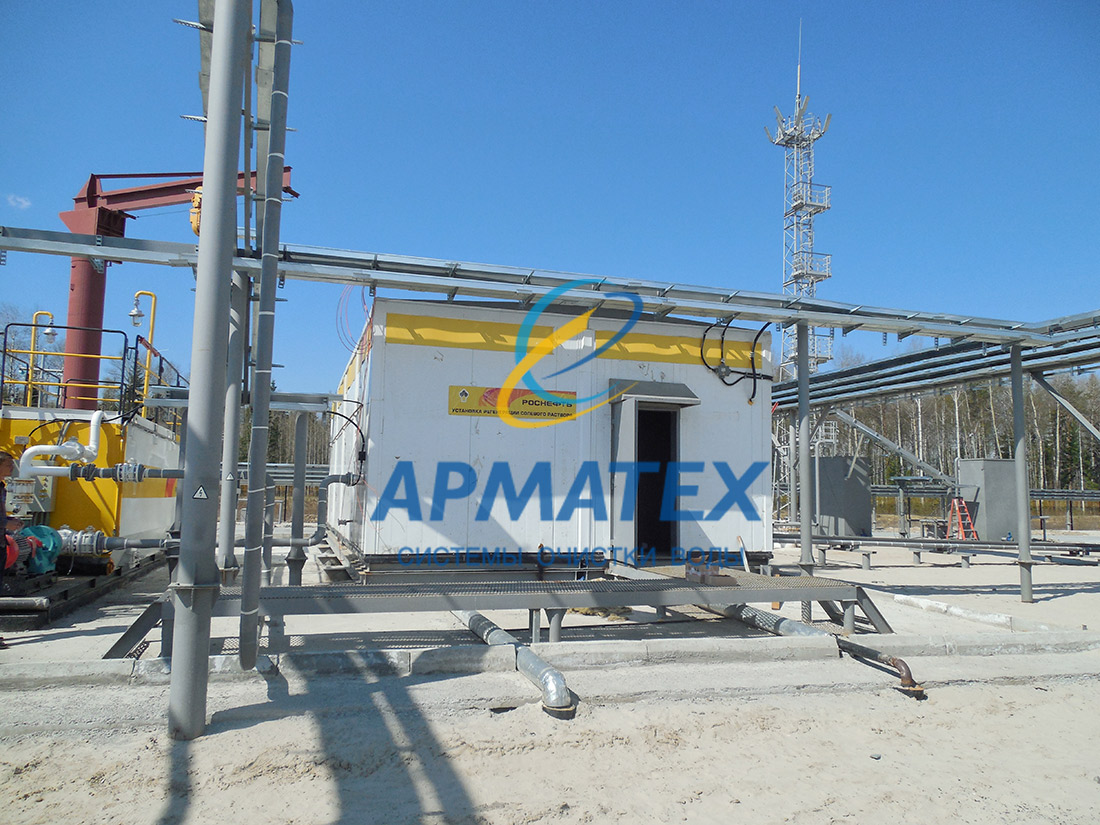

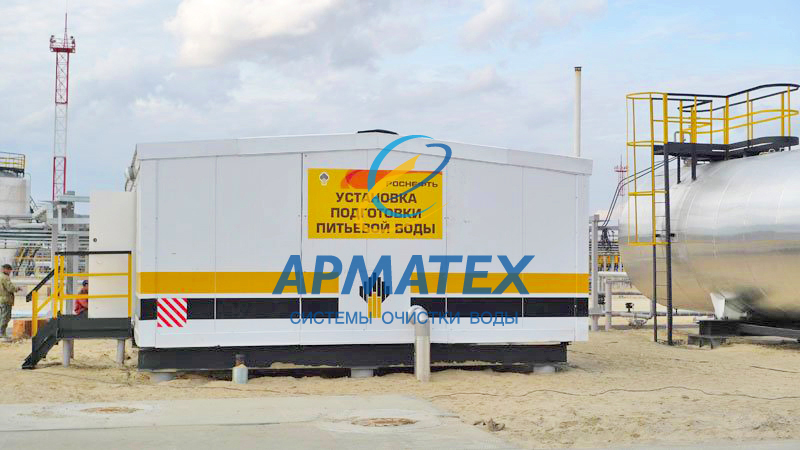

Блок-контейнер для компании "Роснефть"

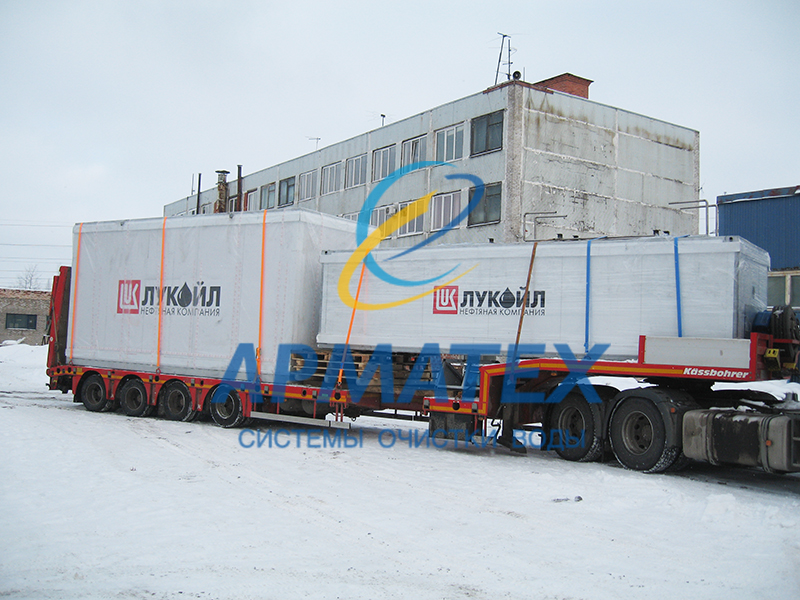

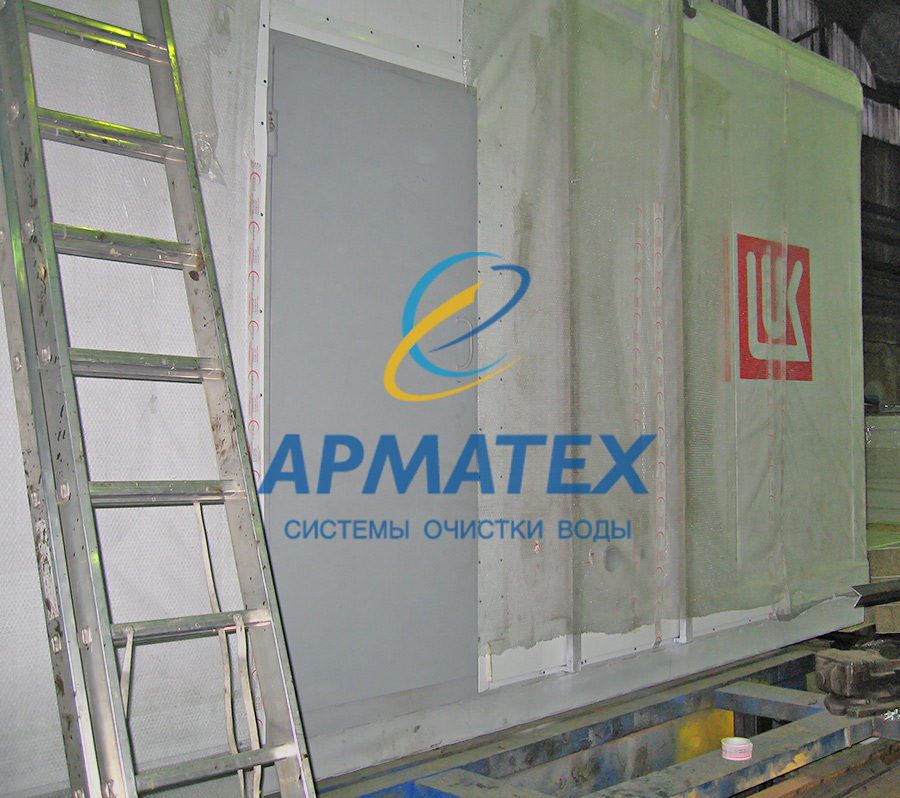

Блок-контейнер для компании "Лукойл"

Варианты исполнения блочно-модульных сооружений

Варианты исполнения по типо-размерам зависят только от состава оборудования и требований Заказчика, и ограничиваются транспортными габаритами отдельной секции блок-модуля. Секции имеют различные варианты компоновки (рядом и друг на друга). Количество секций в блок-модуле не ограничено.

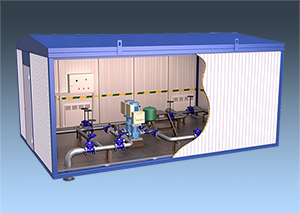

Блок-боксы перекачивающих станций для очистных сооружений

  • 1.Насосная станция над скважиной для подачи воды на очистку

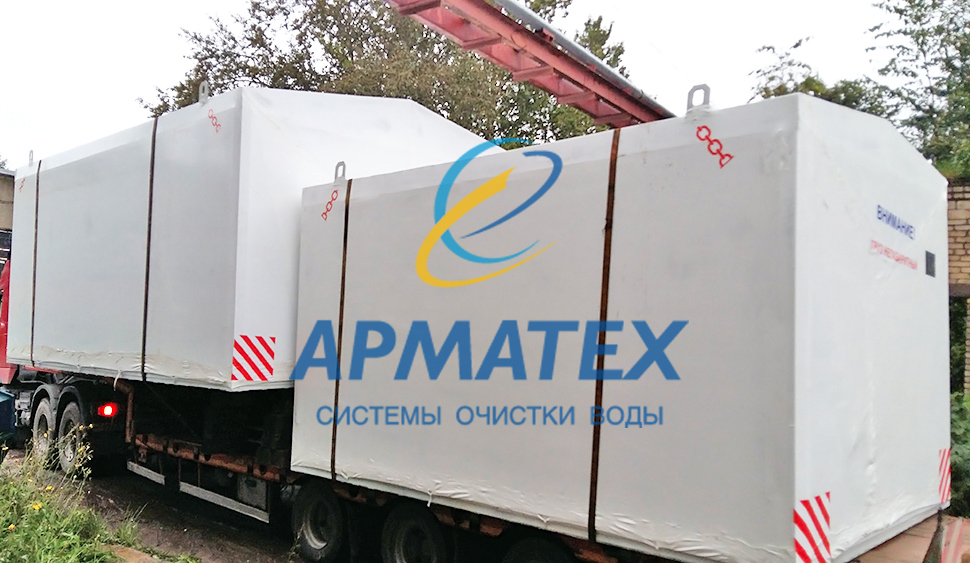

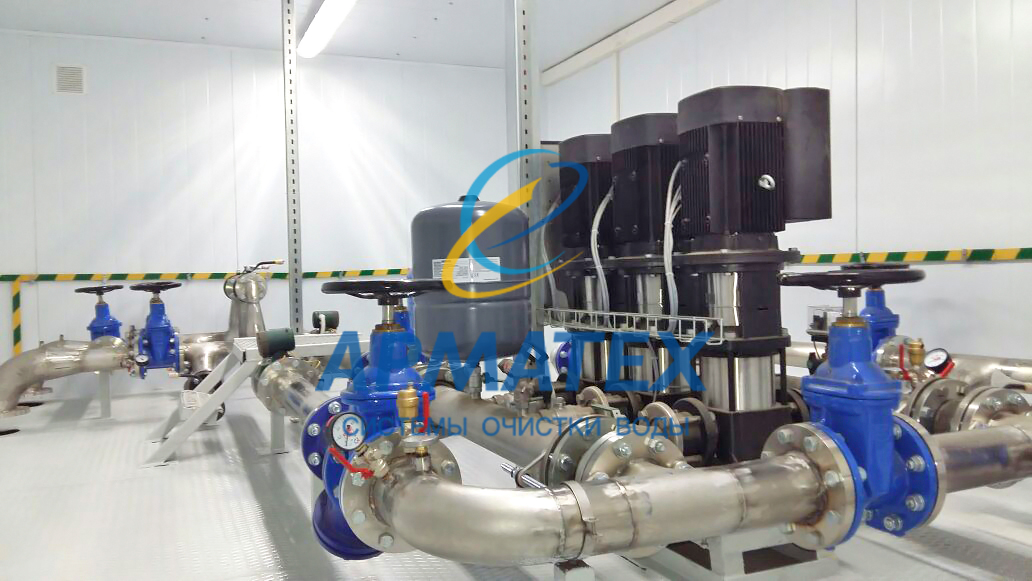

  • 2.Канализационная насосная станция КНС с блок-боксом арматуры и автоматики
  • Перейти по ссылке: Блочно-модульные КНС

  • 3.Блок-бокс кустовой насосной станции для перекачки пластовой воды
  • 4.Блок-бокс отсечной арматуры

  • 5.Блок-бокс измерения расхода пластовой воды
  • 6.Блок-бокс насосной станции для топлива
  • 7.Блок-бокс с емкостями и насосным оборудованием

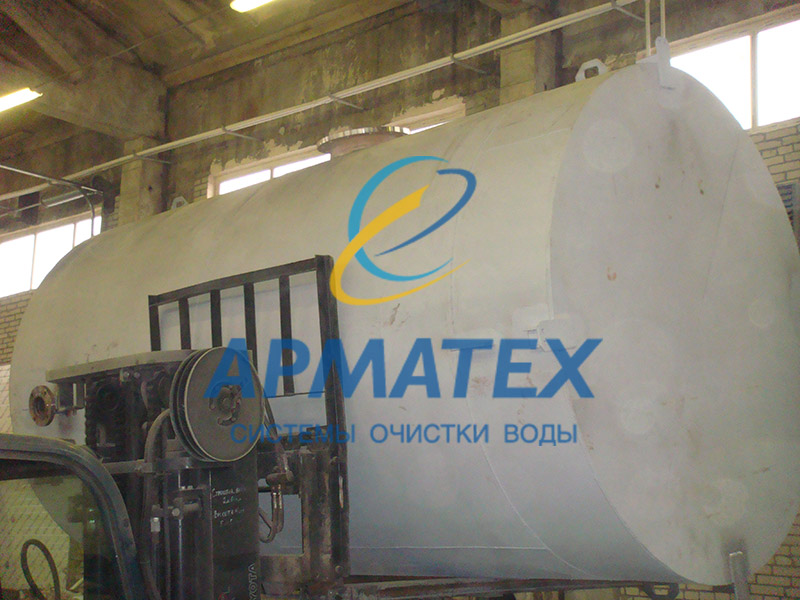

  • 8.Блок-бокс резервуар хранения запаса воды

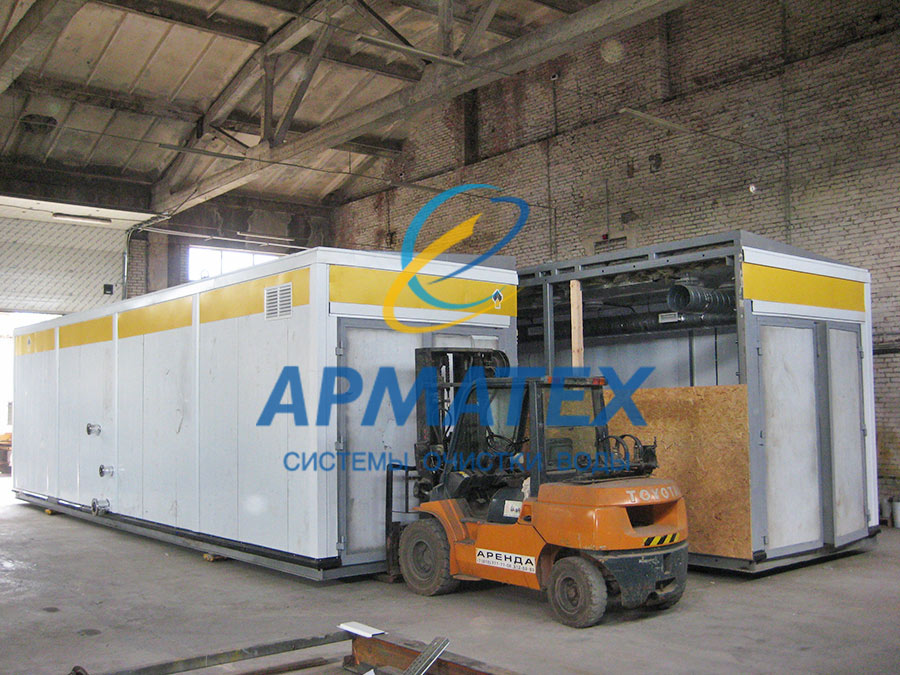

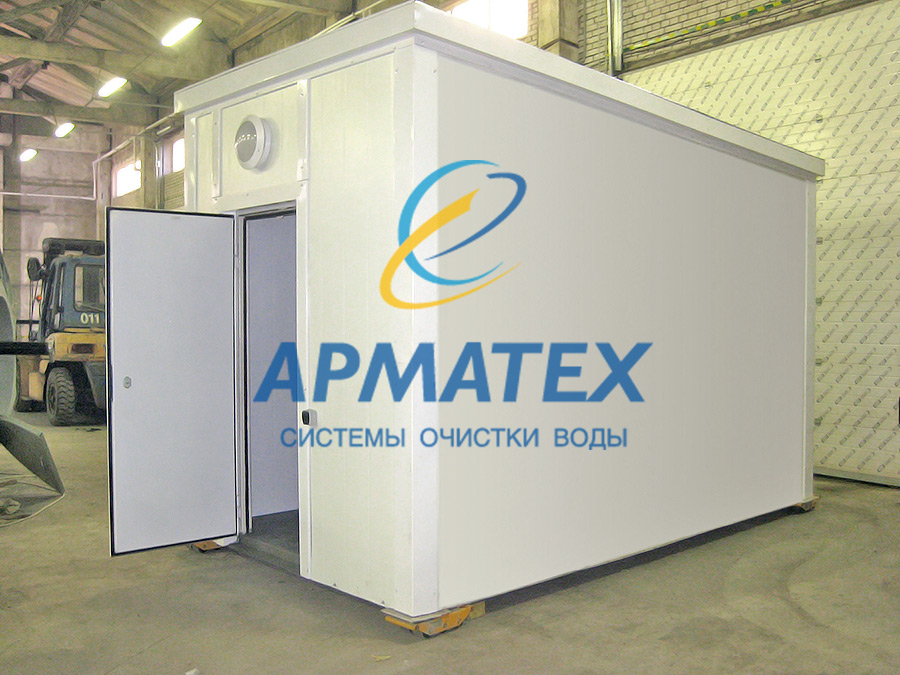

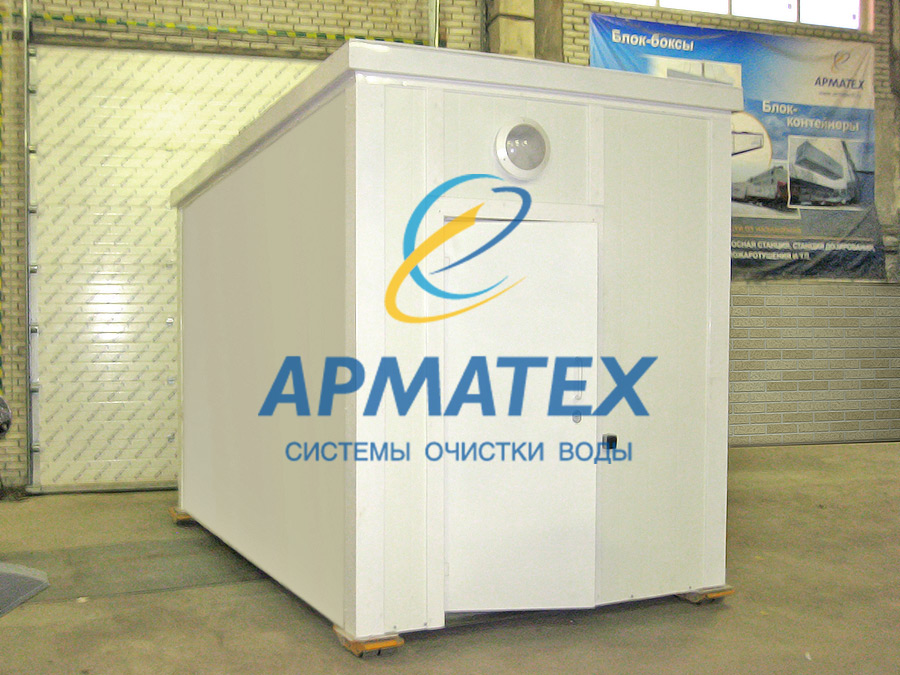

Блок контейнер производства Арматех

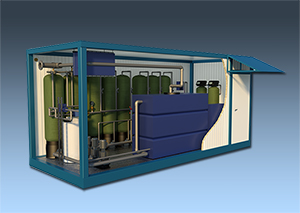

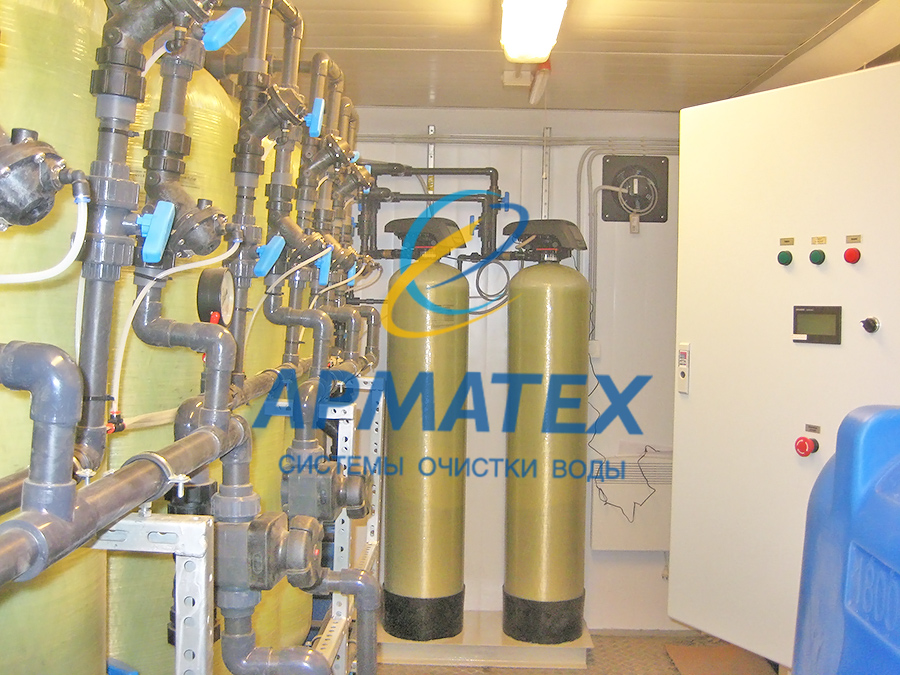

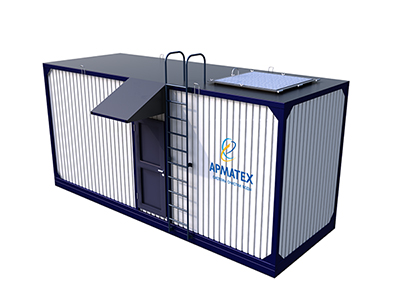

Технологические блок-боксы

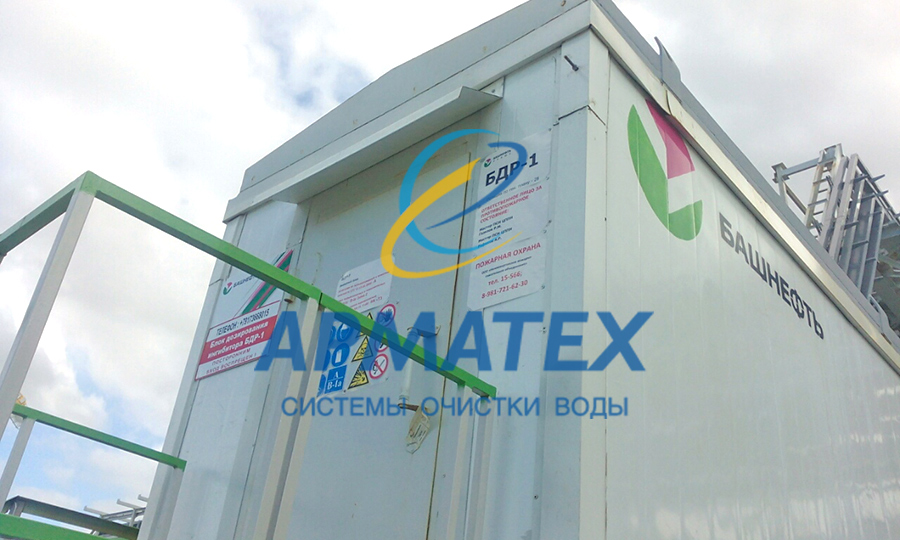

  • 1. Блок бокс дозирования реагентов (БДР)
  • 2. Блок бокс по производству тампонажной жидкости для нефтяных скважин
  • 3. Блок-бокс по производству установок регенерации солевого раствора
  • 4. Блок-бокс подготовки питьевой воды из скважины
  • 5. Блок-бокс подготовки питьевой воды из поверхностного источника
  • 6. Блок-бокс очистки ливневых сточных вод от нефтепродуктов и взвешенных веществ
  • 7. Блок-бокс очистки хозяйственно-бытовых сточных вод с физико-химической доочисткой
  • Перейти по ссылке: Установка доочистки биологически очищенных сточных вод

  • 8. Блок-бокс приточной вентиляционной камеры
Технологические блок-бокс

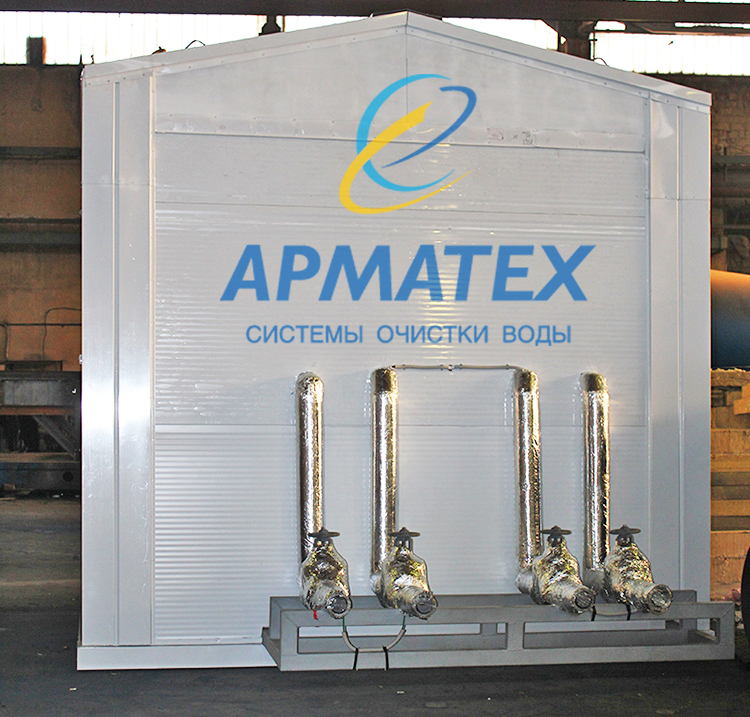

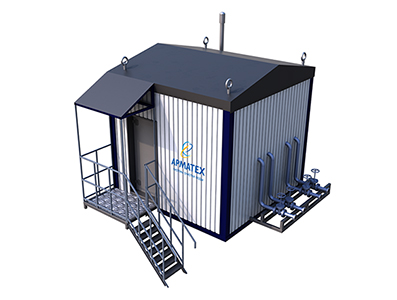

Блок-боксы для систем пожаротушения

  • 1. Блок-бокс насосной станций для перекачивания воды на пожаротушение
  • 2. Блок-бокс пожарных гидрантов с пенообразователем
  • 3. Блок-бокс пожарных гидрантов (для заполнения подвижной противопожарной техники)

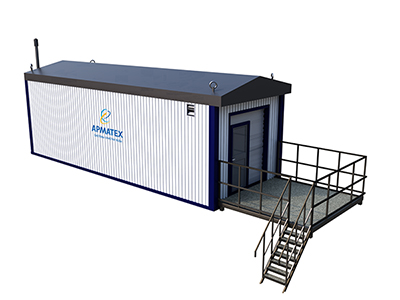

  • 4. Блок-бокс склад хранения пожарного инвентаря
  • 5. Блок-бокс пожарных гидрантов с баками дозирования пенообразующего раствора от 1 до 13 куб.м.

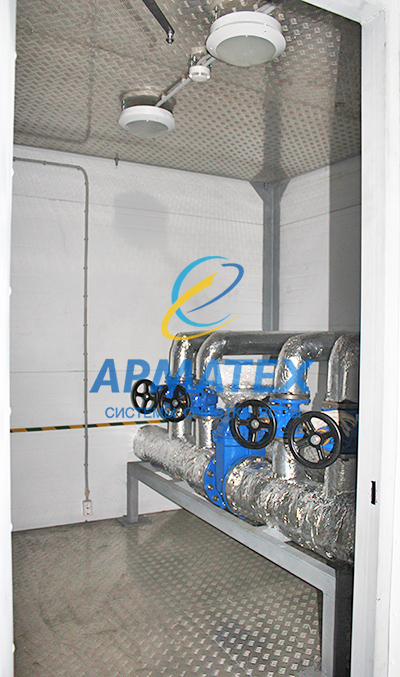

Блок-бокс для систем пожаротушения
Блок-боксы целевые

  • 1. Блок-бокс биотуалета
  • 2. Блок бокс контрольно-пропускного пункта для охраны объекта
  • 3. Блок-бокс обогрева персонала
  • 4. Блок-бокс операторской

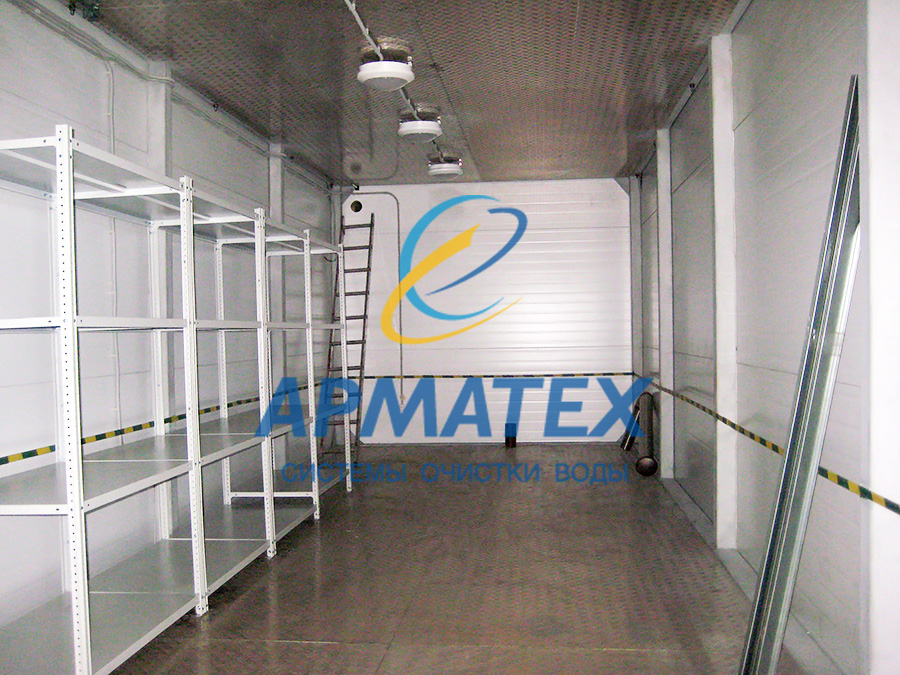

  • 5. Блок-бокс склада запасных частей
Блок-бокс целевой

Опросный лист для заказа блочно-модульных зданий

Опросный листФормат
Блочно-модульные здания контейнерного типа
Cкачать .pdf
