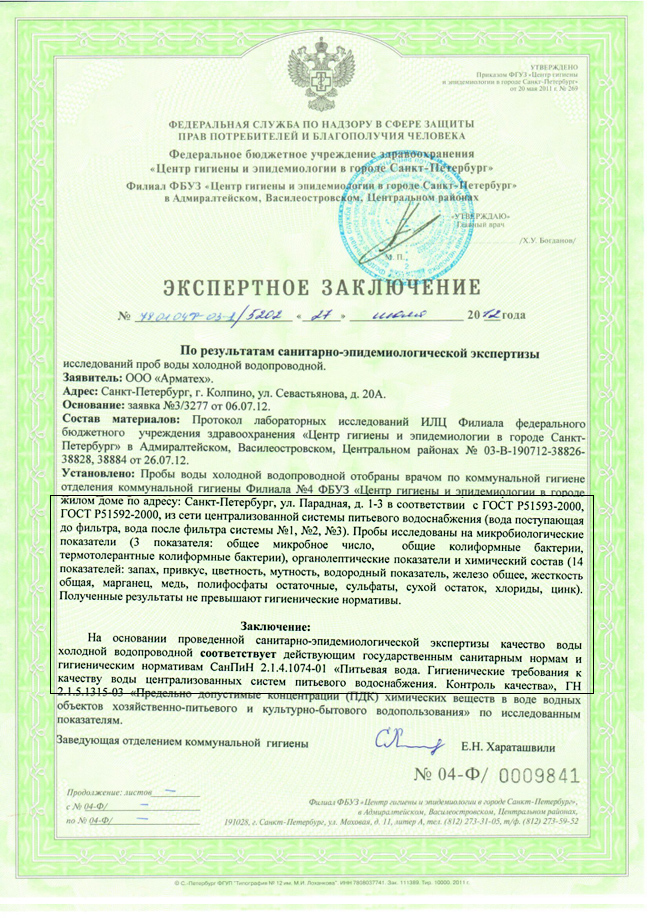

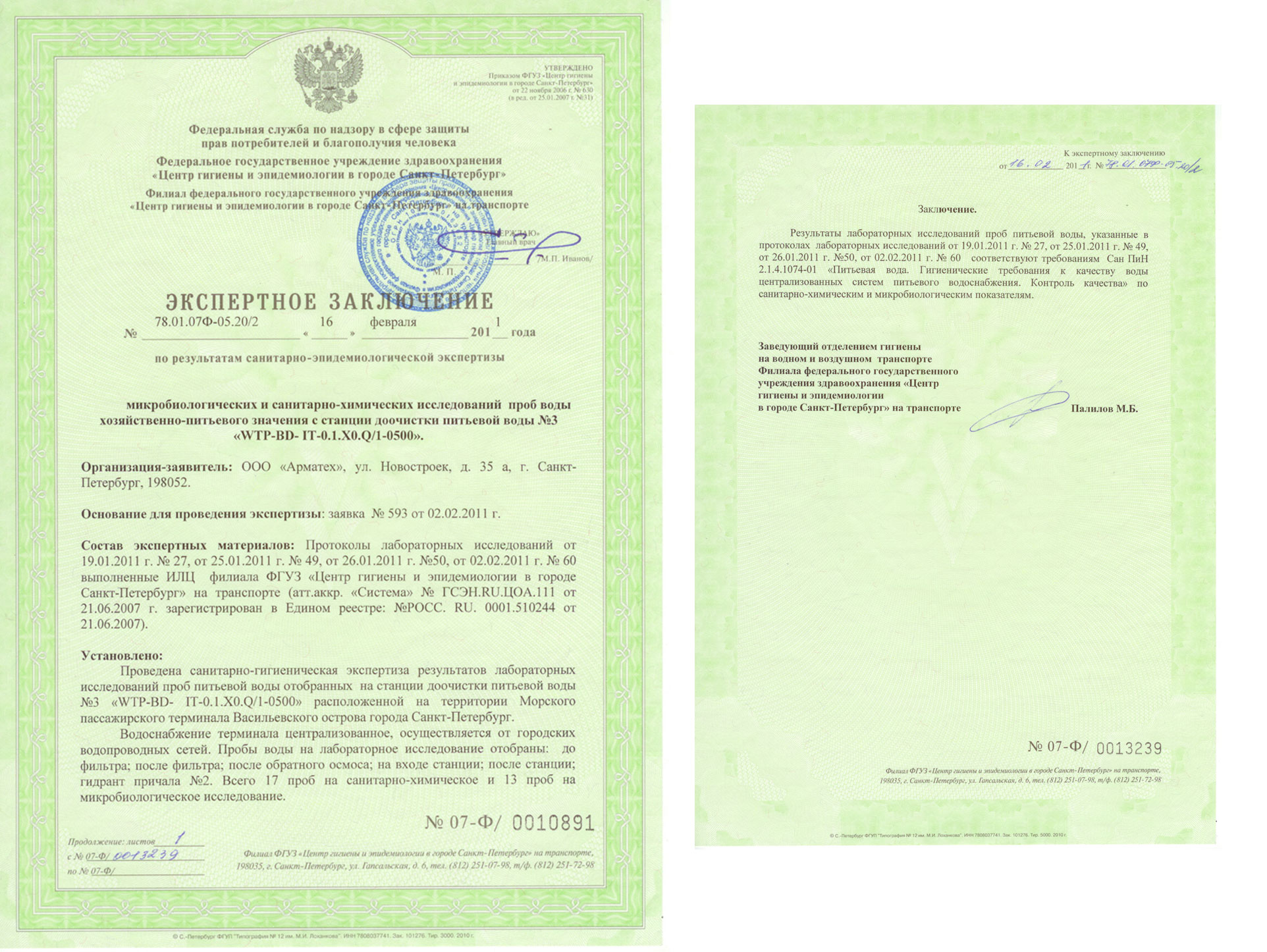

Экспертное заключение

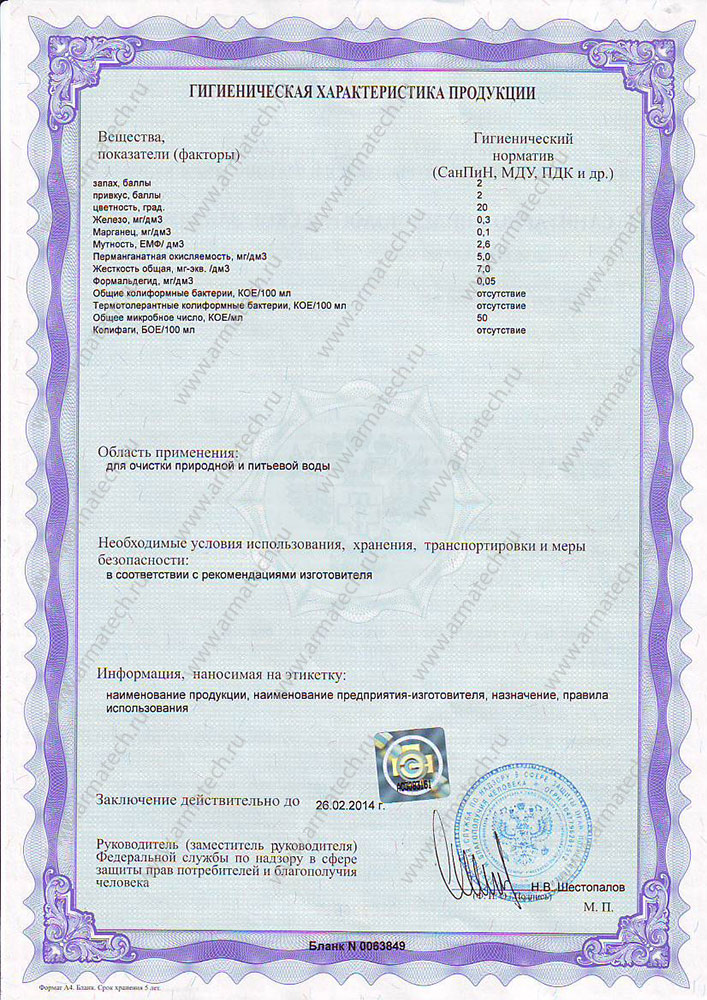

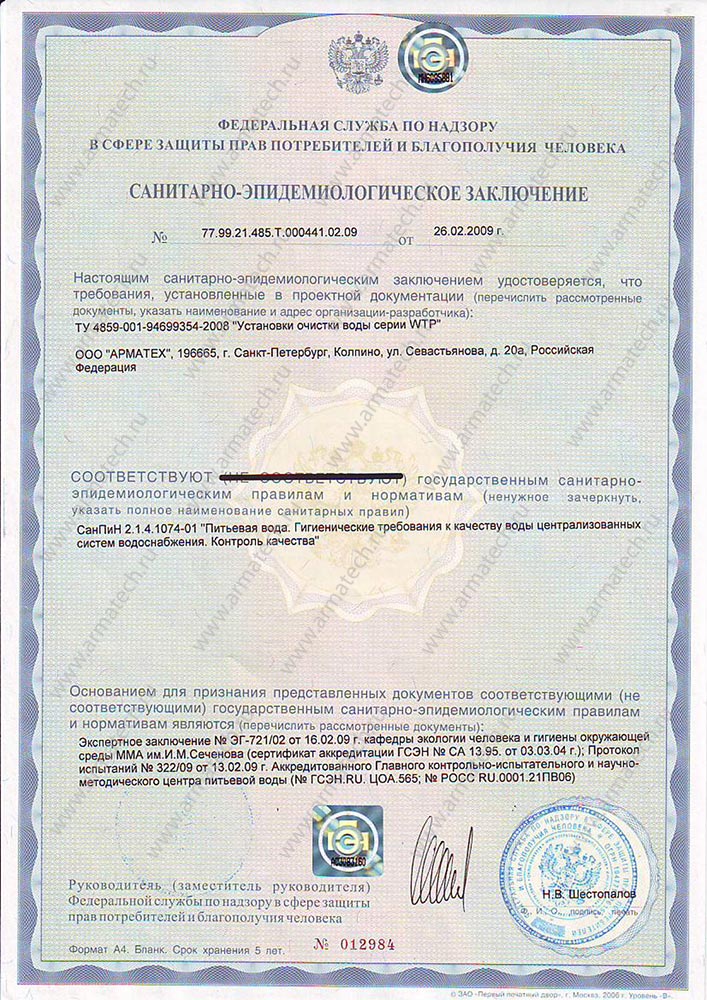

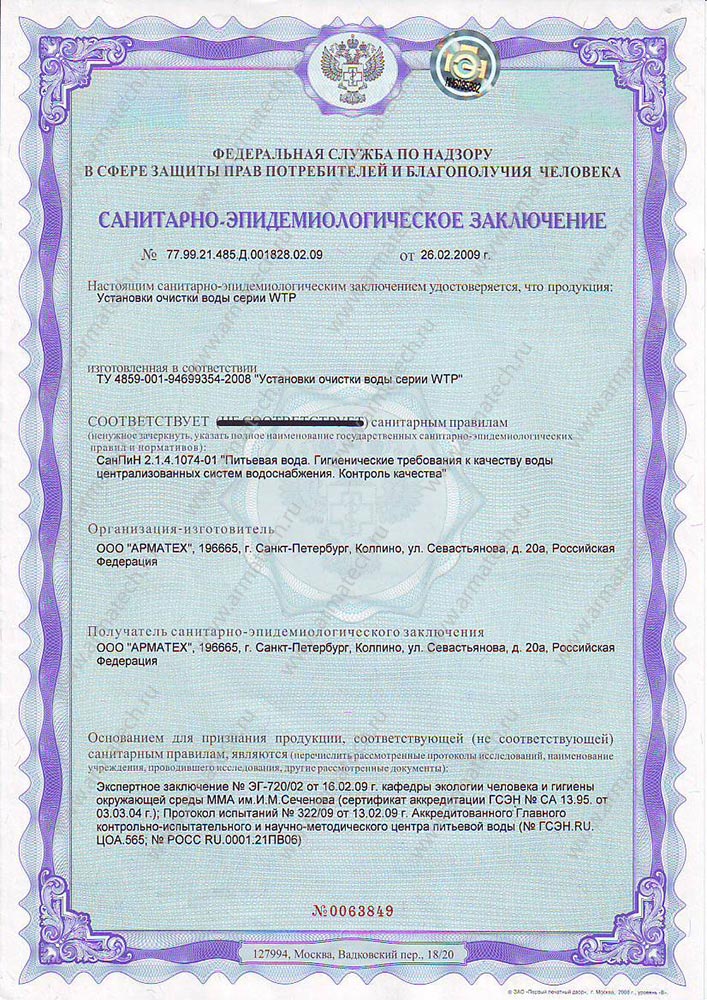

Санитарно-эпидемиологическое заключение
Установки очистки воды. Установки водоподготовки серии WTP

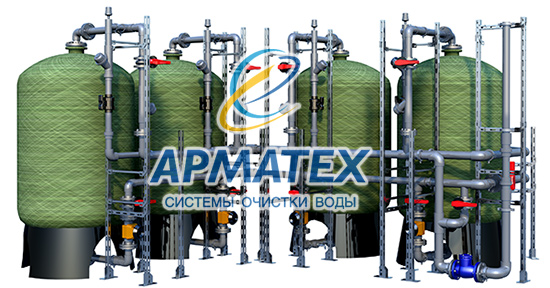

Установки очистки воды. Установки водоподготовки серии WTP

  • Общая информация
  • Характеристики
  • Объекты

Установки очистки воды WTP-FR-CT-1.1.X0.V.0-XXXХ ТУ 4859-001-94699354-2008 различной производительности предназначены для обезжелезивания методом аэрации подземных вод, содержащих в ограниченном количестве марганец и сероводород.

Назначение установок очистки воды серии WTP

  • Установки очистки воды улучшают органолептические свойства воды: осветление, обесцвечивание, дезодорация.
  • Установки водоподготовки обеспечивают эпидемиологическую безопасность: обеззараживание, стерилизация.
  • Кондиционирование подземных вод: умягчение, обессоливание и опреснение, дегазация, обезжелезивание и деманганация, фторирование и обесфторивание, стабилизационная обработка, обескремнивание.
  • Установки водоподготовки улучшают состав газов в воде: удаление сероводорода, кислорода, метана, свободной углекислоты и др.
  • Установки водоподготовки отфильтровывают трудноокисляемую органику (ультрафильтрация, нанофильтрация, обратный осмос).

Большую часть от общего содержания железа в подземных водах обычно составляет двухвалентное железо, окисляемое кислородом воздуха с образованием нерастворимого осадка. Задерживаемый при фильтровании через зернистый слой осадок образует каталитическую пленку из ионов и окислов двух- и трехвалентного железа. Эта пленка активно интенсифицирует процесс окисления и выделения железа из воды. Совместно с железом удаляется марганец и сероводород.

Значения показателей качества исходной и очищенной воды перечислены в таблице 1.

Таблица 1 – Качество исходной воды и требования к очищенной воде1

Показатель

Значение

Исходная

Очищенная

Железо общее, мг/дм3

до 10

≤0,3

Марганец, мг/дм3

до 0,52

≤0,1

Сероводород, мг/дм3

до 0,02

≤0,003

Окисляемость перманганатная, мгО/дм3

до 7,0

≤5,0

Щелочность, мг-экв/дм3

не менее 1,5



Примечания:
  1. Значения показателей качества, не указанных в таблице, должны соответствовать требованиям СанПиН 2.1.4.1074-01.
  2. Максимальное содержание марганца, при котором обеспечивается очистка по этому показателю, зависит от соотношения содержания железа и марганца в исходной воде.

Очищенная вода соответствует требованиям СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» к химическому составу и органолептическим показателям (вода не обеззараживается).

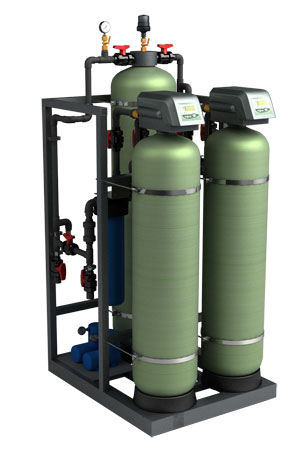

Состав установки очистки воды

Установки очистки воды WTP-FR-CT-1.1.X0.V.0-XXXХ включают следующее основное оборудование:
  • Поршневой компрессор – 2 шт.;
  • Аэрационная колонна – 1 шт.;

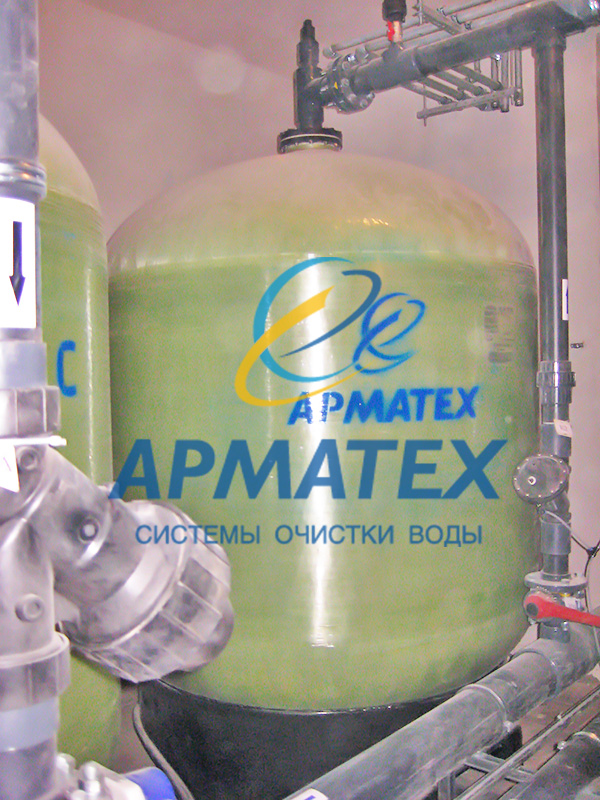

  • Автоматический напорный обезжелезивающий фильтр – 2 шт.;

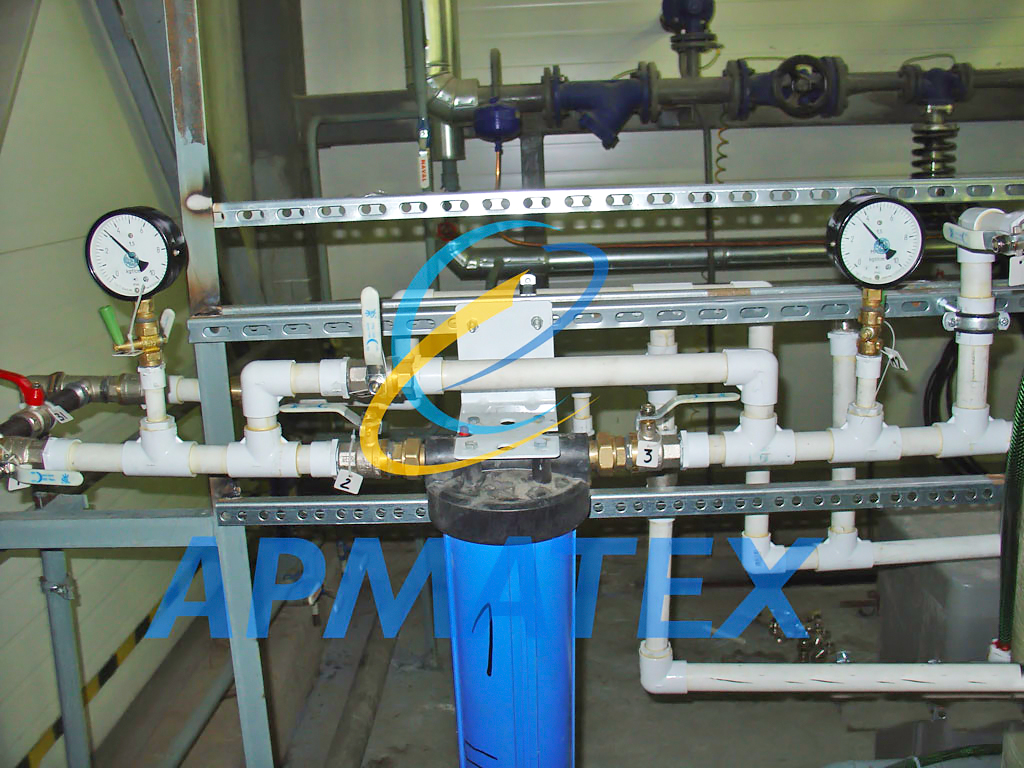

  • Патронный фильтр – 1-2 шт.

Описание работы установок очистки воды:

Установки очистки воды.Обезжелезивание воды

1. В трубопровод исходной воды вводится воздух поршневым компрессором.

2. Реакция окисления и процесс коагуляции гидроокиси железа протекает в напорной контактной емкости зашламленного типа, обеспечивающей идеальные условия насыщения воды кислородом воздуха и необходимое время для окисления двухвалентного железа.

3. Образующийся гидроксид железа в коллоидной форме выделяется на загрузке напорных автоматических обезжелезивающих фильтров, работающих параллельно. Фильтрующая способность загрузки фильтров восстанавливается обратной промывкой, которая производится исходной водой. Промывные воды сбрасываются в канализацию.

4. В качестве загрузки обезжелезивающих фильтров используется материал «Сорбент АС», который не образует токсичных соединений, обладает высокой стойкостью к истиранию и измельчению в процессе фильтрования.

5. Фильтрат подвергается доочистке на патронном фильтре (тонкость фильтрования 5 мкм) и подается в сеть потребителю.

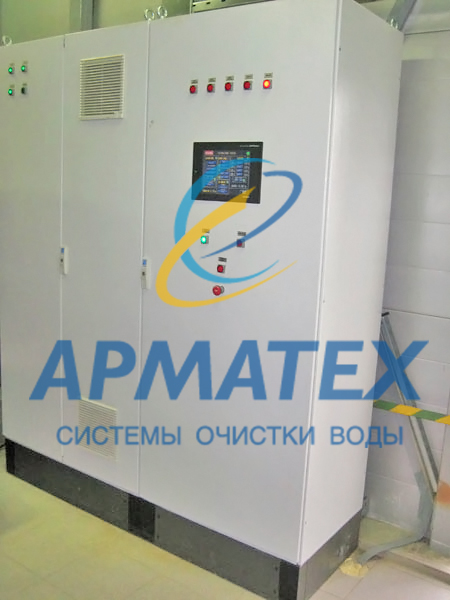

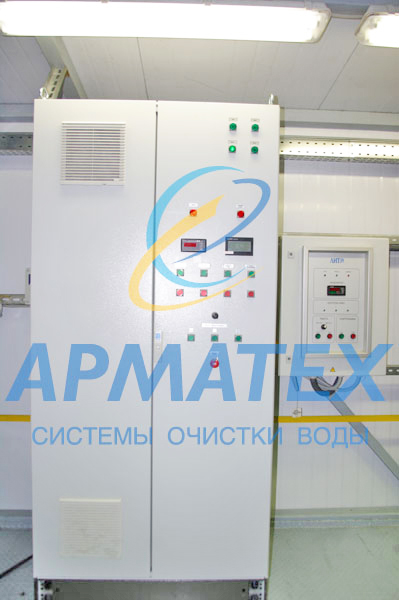

Установки водоподготовки работают автоматически

Периодическое техническое обслуживание включает:
  • замену фильтроэлементов патронных фильтров – не чаще двух раз в год;
  • замену загрузки обезжелезивающих фильтров – не чаще одного раза в 10 лет.

Преимущества установок очистки воды WTP:

  • полная комплектация для поставленной задачи;
  • надежность методов и технологий, примененных в соответствии с требованиями действующих нормативных документов;
  • возможность комплектации модулей дополнительным оборудованием;
  • соответствие требованиям к безопасности и охране труда;
  • максимальная заводская готовность и минимальные сроки ввода в эксплуатации;
  • автоматизация работы оборудования;
  • эргономичное исполнение и простота эксплуатации и обслуживания.

*Производитель ООО «Арматех» оставляет за собой право вносить изменения в конструкцию установок без уведомления.

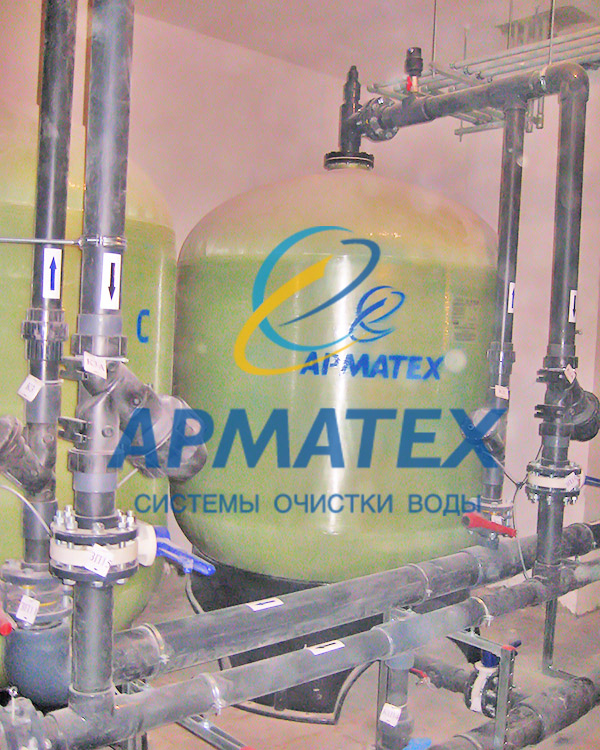

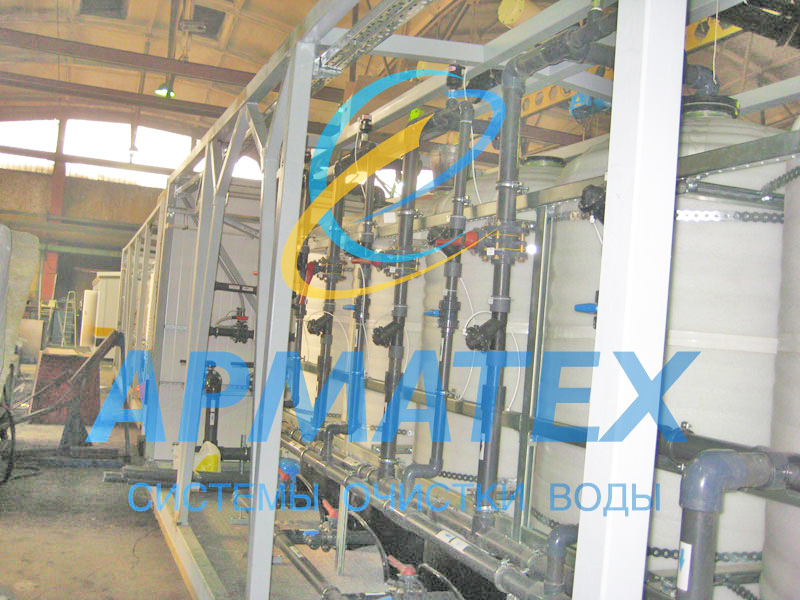

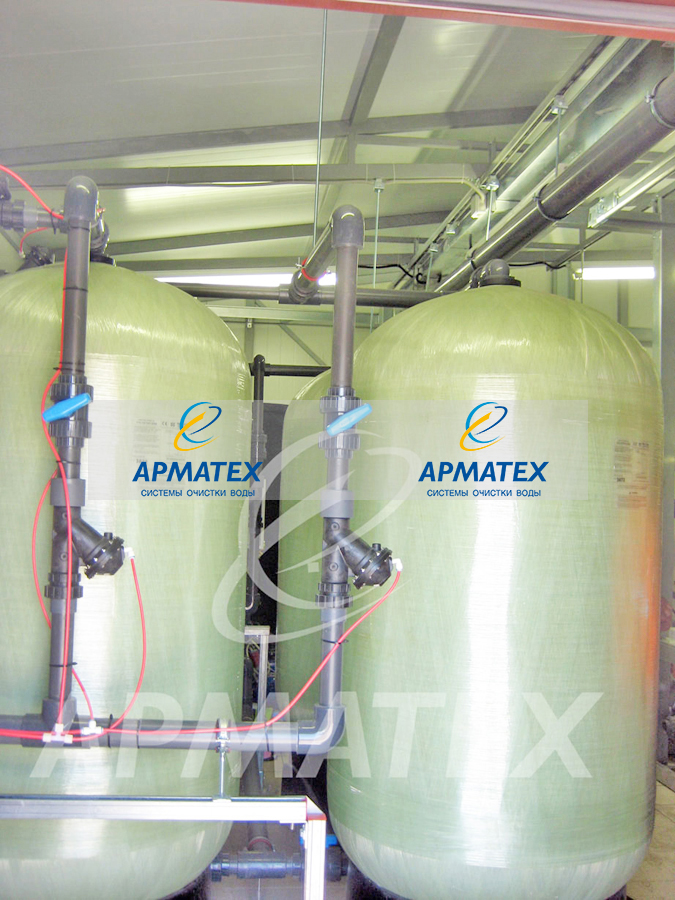

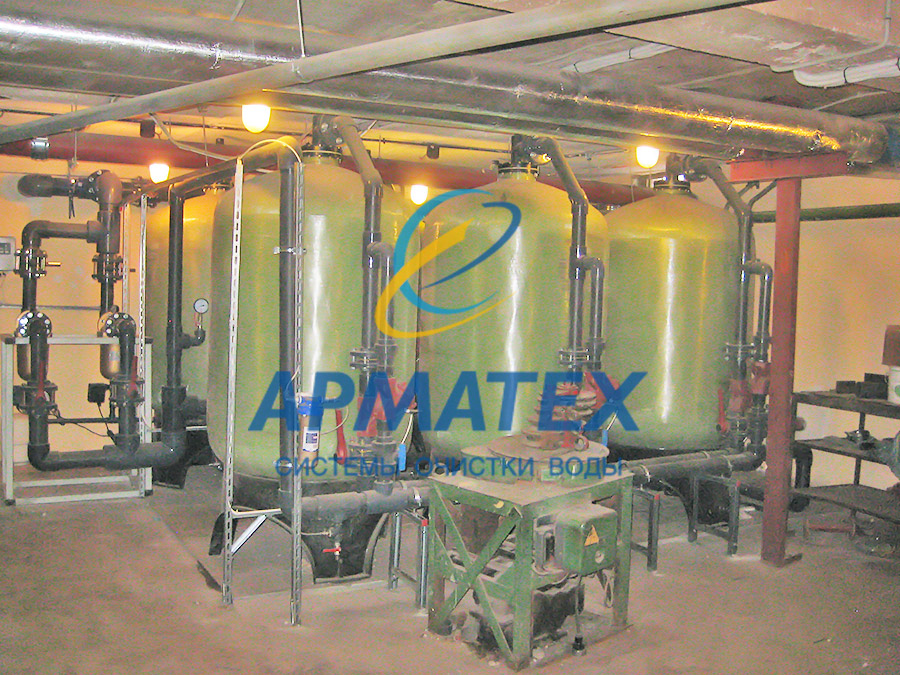

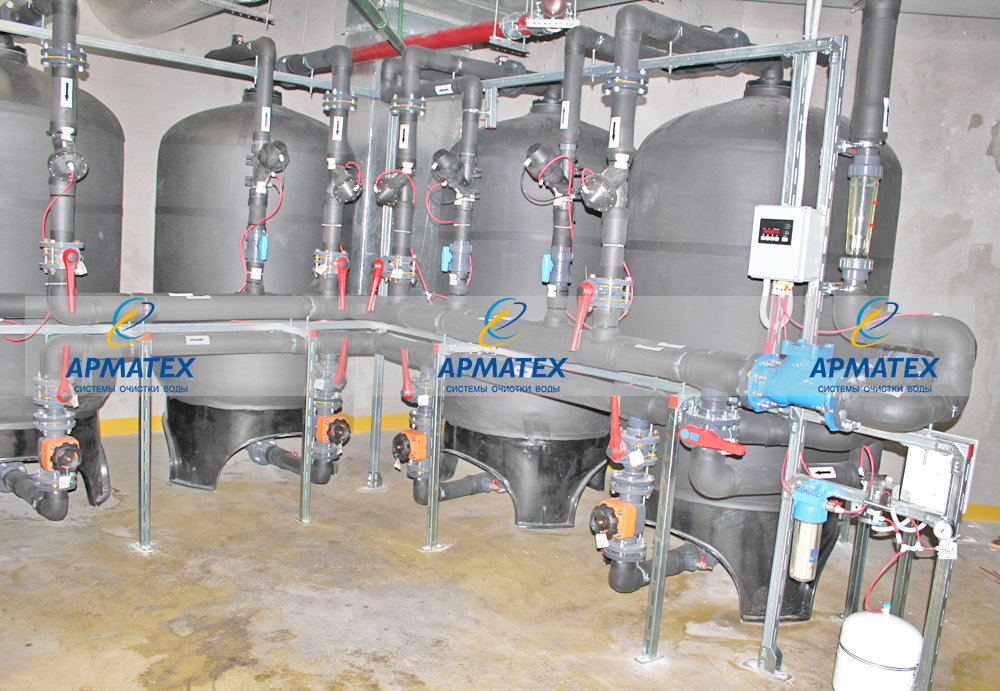

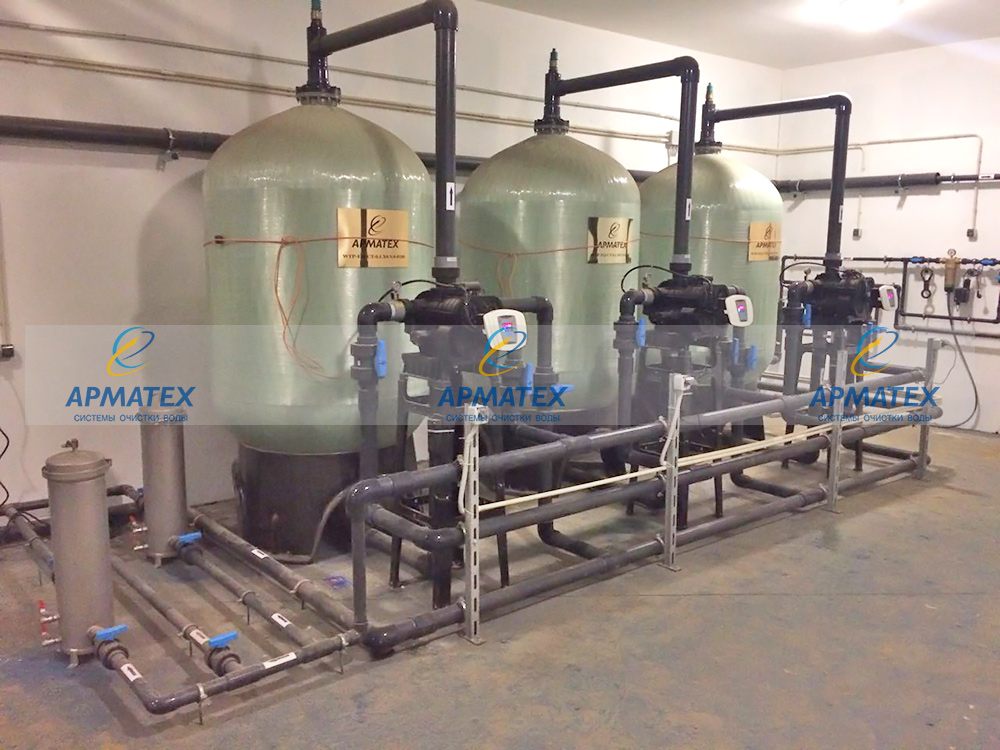

Установки очистки воды производительностью 100 м3/час

Установки очистки воды производительностью 60 м3/час

Таблица 2 – Технические характеристики установок очистки воды WTP:
Модель Производительность макс., м3/час Расход сточных вод*, м3 Размеры,ДхШхВ,мм Вес, кг Подключение, вх./вых/дренаж, Ду
WTP-FR-CT-1.1.X0.V.0-0013 1,3 0,8 900 х 1040 х 2030 218 25/25/20
WTP-FR-CT-1.1.X0.V.0-0015 1,5 0,9 1100 х 900 х 2030 268 25/25/20
WTP-FR-CT-1.1.X0.V.0-0020 2,0 1,2 1350 х 1140 х 2000 353 2/32/20
WTP-FR-CT-1.1.X0.V.0-0027 2,7 1,7 1430 х 1290 х 2000 495 32/32/20
WTP-FR-CT-1.1.X0.V.0-0035 3,5 2,2 1570 х 1515 х 2450 635 40/40/40
WTP-FR-CT-1.1.X0.V.0-0045 4,5 2,8 1700 х 1615 х 2500 861 50/50/40
WTP-FR-CT-1.1.X0.V.0-0070 7,0 4,3 2135 х 1925 х 2500 1206 50/50/40

Примечание – Расход сточных вод с обратной промывки последовательно двух фильтров, входящих в состав установки; расход сточных вод в сутки зависит от периодичности промывки.

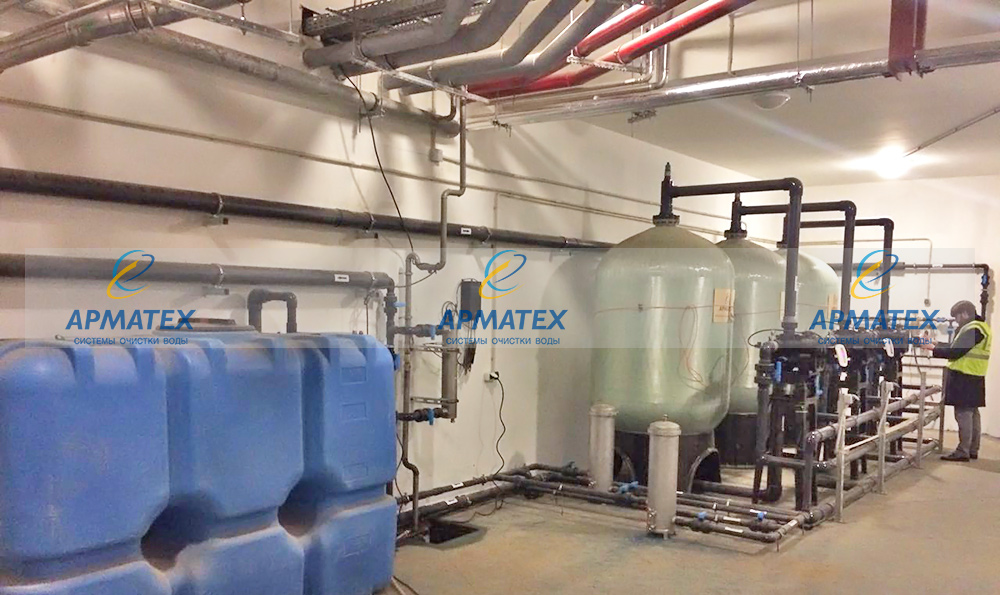

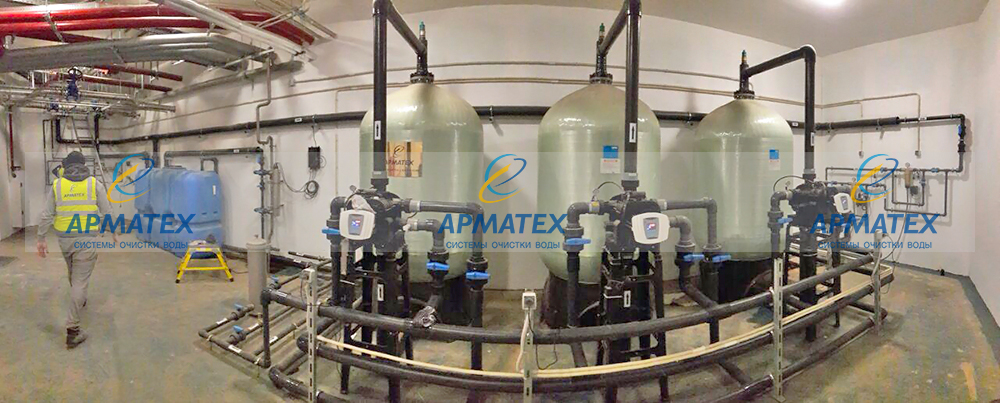

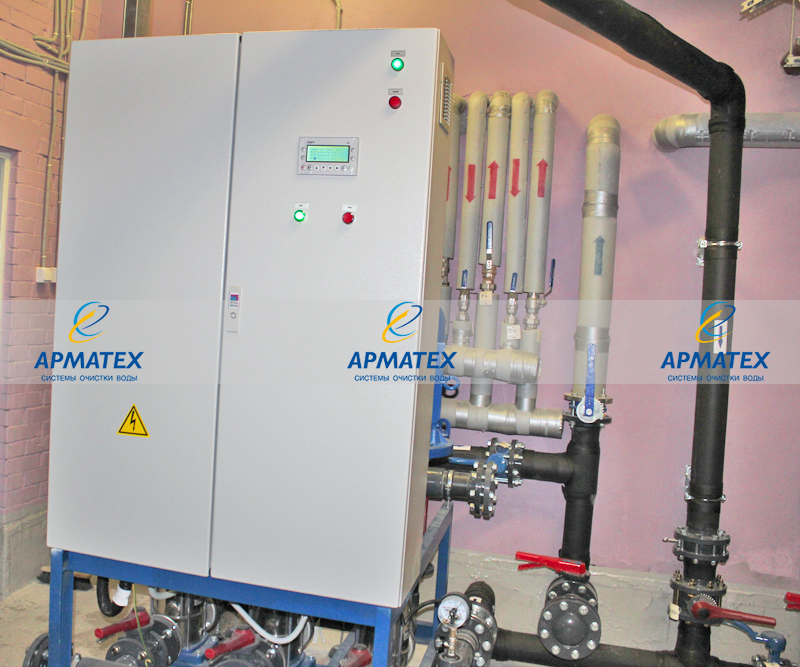

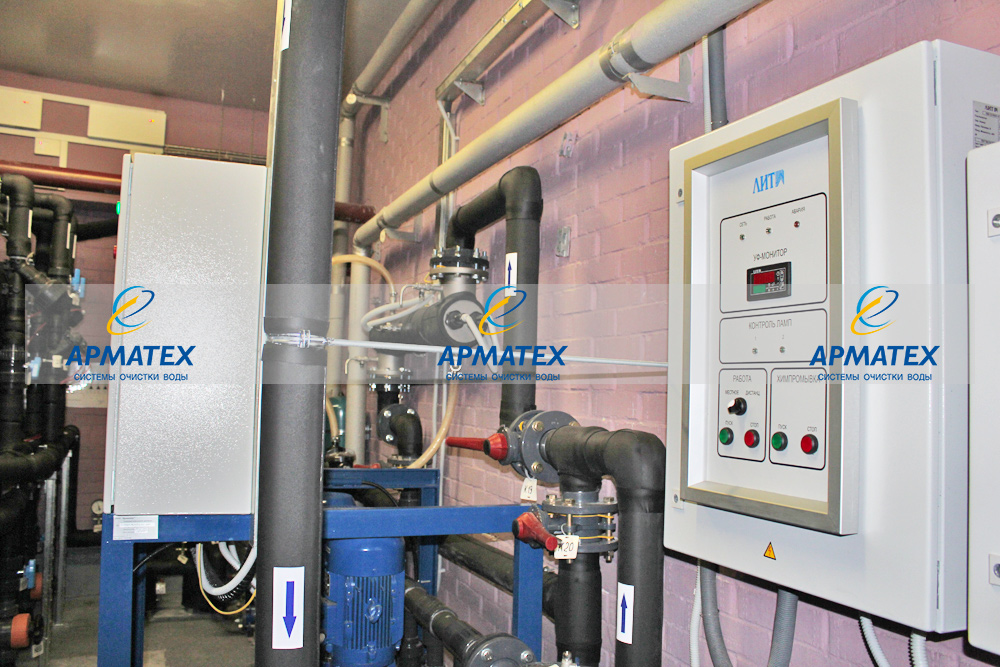

  • Водоподготовка элитного жилого комплекса

    Производительность: 100 м3/час

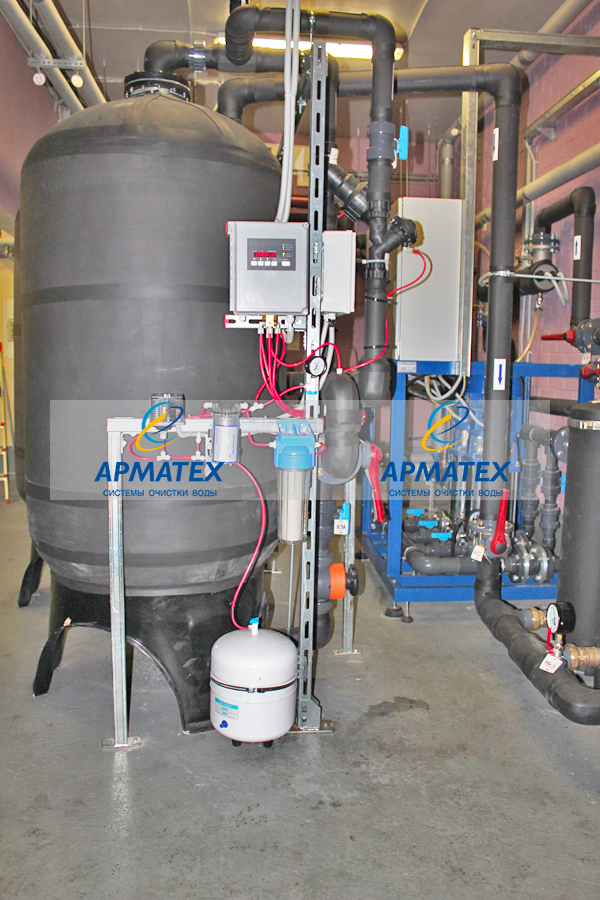

  • Водоподготовка элитного жилого комплекса

    Производительность: 60 м3/час
  • Водоподготовка элитного жилого комплекса класса Де Люкс

    Производительность: 16, 27 и 51 м3/час (3 корпуса) - ()

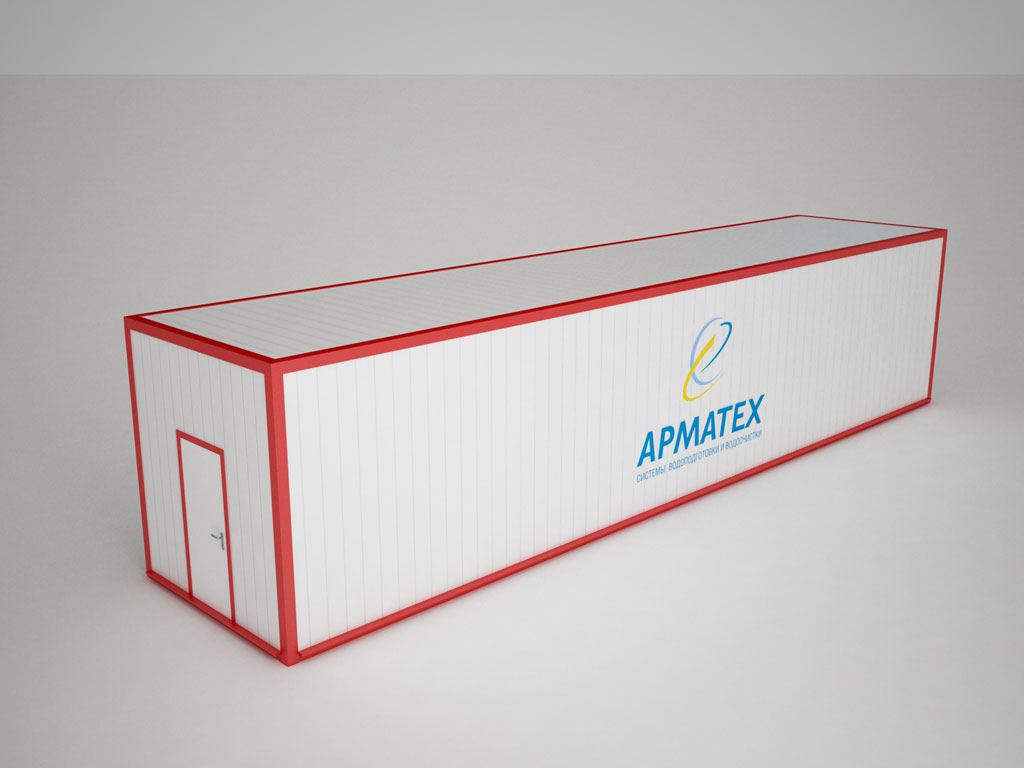

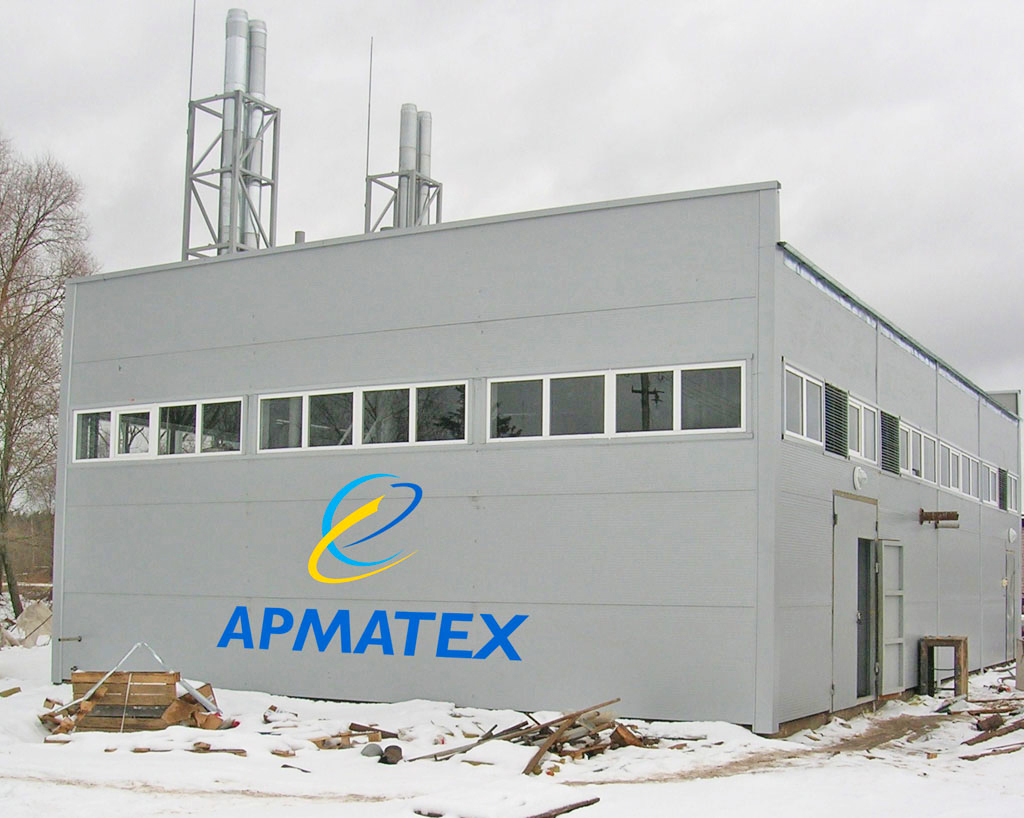

  • Блочно-модульная станция водоподготовки - тип WTP

    Производительность: 600 м3/сутки (30м3/час)

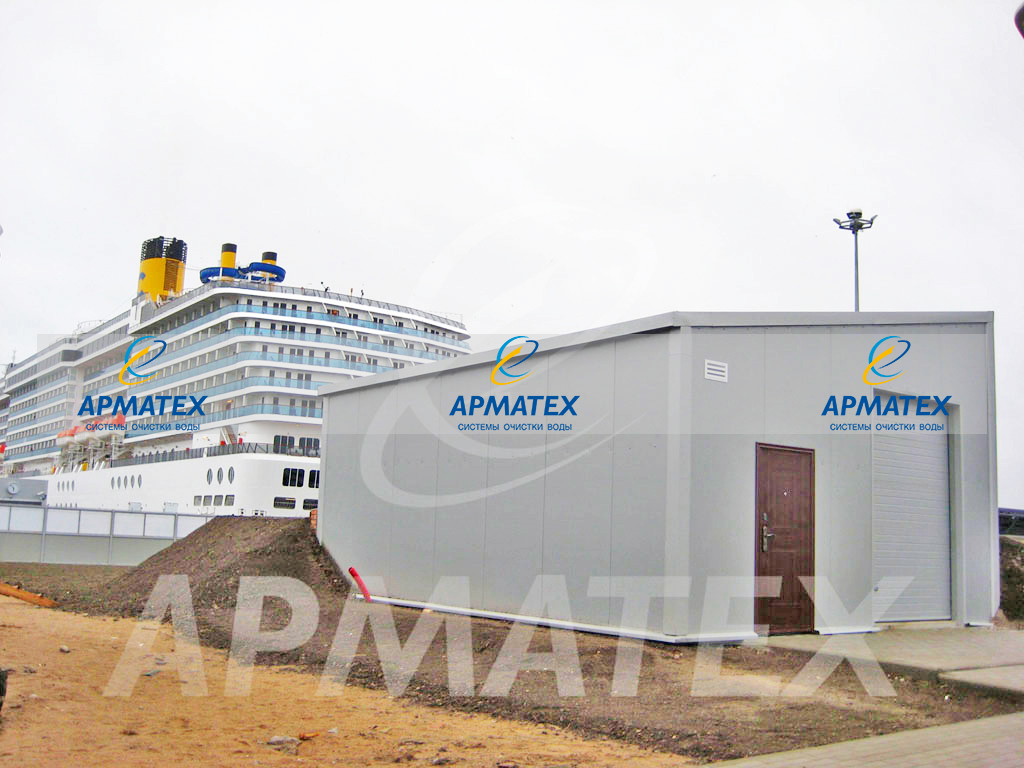

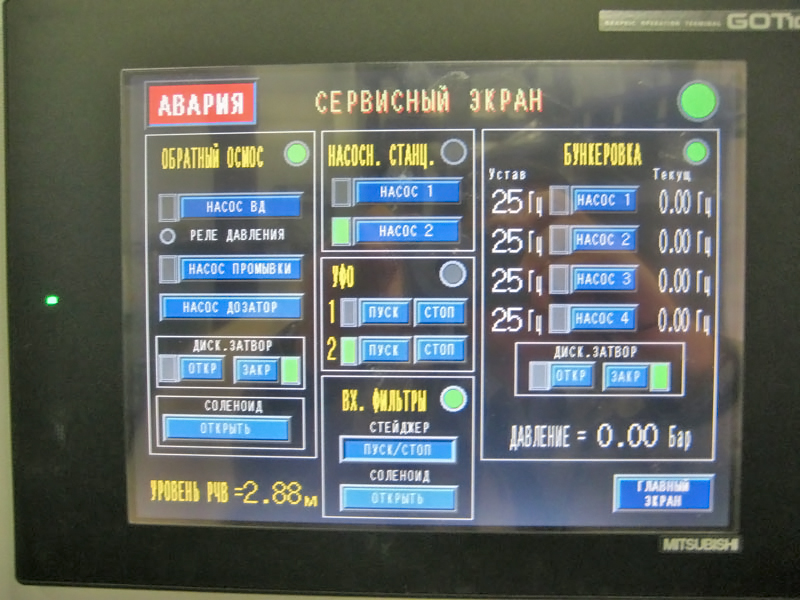

  • Станция подготовки воды для бункеровки судов, пассажирский порт "Морской фасад", ПК3 (сдан - февраль 2011)

    Производительность: 50 м3/час
  • Станция подготовки воды для бункеровки судов, пассажирский порт "Морской фасад" ПК2

    Производительность: 50 м3/час
  • Доочистка водопроводной воды гостиничного комплекса

    Производительность: 15 м3/час

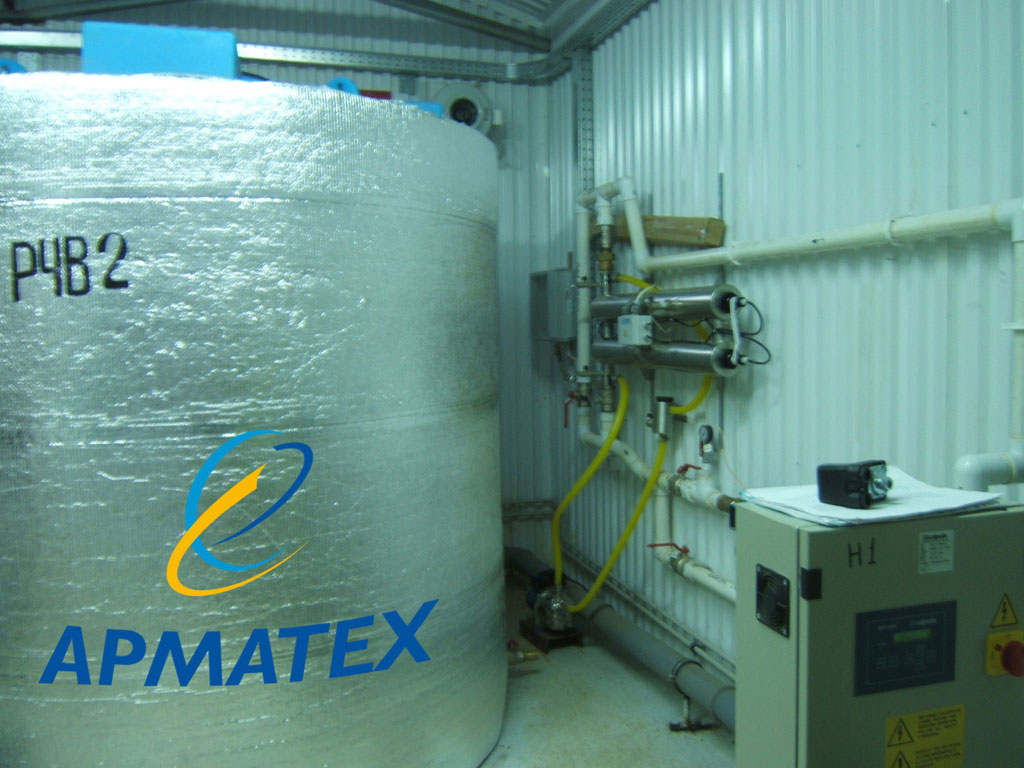

  • Водоочистная станция для вахтового жилого комплекса

    Производительность: 3,0 м3/час
  • Получение воды для ликеро-водочного производства

    Производительность: 50 м3/час
  • Химводоподготовка для котельной

    Производительность: 4,4 м3/час
  • Промплощадка, Водоподготовка для паровых котлов

    Производительность: 4,0 м3/час
  • Водоподготовка элитного жилого комплекса

    Производительность: 26,0 м3/час
