Общая информация

Дождеприемный колодец с сорбционным блоком (Арматех СБ)

Доочистка ливневого/дождевого стока от взвешенных веществ, нефтепродуктов и БПК до норм требований сброса

Компанией Арматех разработан сорбционный блок для встраивания в стандартные железобетонные дождеприемные колодцы, конструкция которых позволила обеспечить лучшую эффективностью и производительность на Российском рынке, при самых низких скоростях фильтрования. Простота конструкции и доступность применяемых материалов выделят данное изделие из ряда конкурентов по рынку.

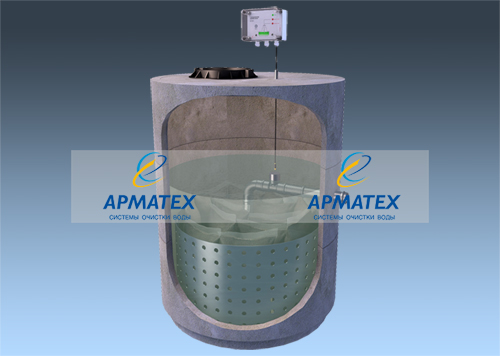

Сорбционный блок СБ представляет собой круглую металлическую перфорированную металлическую обечайку с химстойким покрытием, устанавливаемую на плоское дно бетонного колодца (при монтаже колодца). В центр обечайки входит перфорированная труба выпускной канализации (с системой перелива на случай «закупорки» сорбционного материала и затопления). Для контроля перелива может использоваться сигнализатор уровня воды LC2-1. Заполнение сорбционного блока производится фильтровальными мешками с сорбционными материалами. В качестве сорбционных материалов, компания Арматех предлагает древесный активированный уголь марки ДАК, а при необходимости снижения концентраций железа в воде добавляется загрузка АС.

После загрузки сорбционного блока, колодец заполняется водой и сорбционная загрузка находится в погруженном в воду состоянии до момента необходимости ее замены. Замена загрузки производится по датчику переполнения LC2-1(вода), при средней периодичности замены 6-8 месяцев. Чистка модуля может производиться сервисной организацией с помощью автомобильного илососа с размывом, в результате чего периодичность замены сорбционного материала может быть значительно увеличена до 2-ух лет.

Сорбционный блок СБ позволяет очищать дождевой сток до требований сброса в рыбохозяйственные водоемы в одну ступень по взвешенным веществам, нефтепродуктам и БПК. Качество воды после очистки на СБ подтверждено независимой испытательной лабораторией ЗАО управление «РАДАР» (Протокол №78/1 от 11 марта 2015 года).

Характеристики колодца с сорбционным блоком СБ

СБ-5 СБ-10 СБ-20
5 л/с 10 л/с 20 л/с
Производительность 18 куб.м/час 36 куб.м/час 72 куб.м/час
Диаметр колодца из ж/б колец 1000 мм 1500 мм 2000 мм
Скорость фильтрования 4 м/ч 5 м/ч 6,5 м/ч
Высота обечайки 1500 мм 1500 мм 1500 мм
Толщина фильтровального слоя 400 мм 650 мм 900 мм
Площадь поверхности фильтрования 4,27 кв.м. 7,45 кв.м. 11,02 кв.м.
Объем сорбционной загрузки 0,68 куб.м. 1,79 куб.м. 3,43 куб.м.
Масса обечайки для сорбента 175 кг 300 кг 445 кг

Показатели воды до/после доочистки

Качество воды до/после доочистки

п/п
Определяемые показатели МВИ
Результаты исследований
Точка отбора по схеме: № пробы
Проба №1 - до очистки Проба №2 - после очистки
концентрация, мг/дм3 мг/дм3 концентрация, мг/дм3 мг/дм3
1 Взвешенные вещества ПНДФ 14.1:2.110-97 20 4 менее 3,0
2 БПК 20 ПНД Ф 14.1:2.123-97 23 3 3,0 0,8
3 Железо общ. ПНД Ф 14.1:2:4.139-98 1,0 0,2 менее 0,1
4 Нефтепродукты ПНД Ф 14.1:2:4.128-98 0,660 0,021 0,015 0,005
