Назначение станций биологической очистки - "®Арматех-БИО"

Станция биологической очистки (СБО) бытовых сточных вод предназначена для очистки бытовых сточных вод до норм сброса в рыбохозяйственные водоемы первой категории.

Компания «Арматех» является заводом-изготовителем модульных станций биологической очистки "Арматех-БИО" для очистки хоз-бытовых стоков и близких ему по составу производственных до ПДК. Работа модульных станций "Арматех-БИО" основана на технологии полной биологической очистки сточных вод с доочисткой, включая процессы нитри-денитрификации и удаления фосфора, до норм сброса в водоемы рыбохозяйственного назначения.

Часовая производительность станции биологической очистки рассчитана с учётом коэффициента максимальной неравномерности поступления стоков, что исключает необходимость комплектации очистных сооружений усреднителем.

Согласно проведённым расчётам, при коэффициенте максимальной неравномерности поступления стоков менее 2,2 и объёме стоков, превышающем 600 – 700 м3/сутки, экономически целесообразно использовать технологию очистки по принципу полного вытеснения.

При условии размещения установки биологической очистки в блочно-модульном здание, предлагаемая технология позволит значительно сократить площадь застройки и затрат электроэнергии на перемешивание, вентиляцию и отопление. Кроме того, исключается многочасовое пребывание «сырого», необработанного стока, являющегося одним из основных источников загрязнений воздуха, на территории очистных сооружений.

Гарантии производителя:

Мы возьмем на себя оплату штрафных санкций в гарантийный период эксплуатации, в соответствии с постановлением правительства РФ от 29 июля 2013 г. № 644 и СанПиН 2.1.5.980-00 за превышения показателей качества воды на сброс в рыбохозяйственные водоемы после установки "®Арматех-БИО" с физико-химической доочисткой.

Технические характеристики модульных станций биологической очистки - "Арматех-БИО"
Наименование установки Прои-сть,
м3/сутки
Кол-во модулей,
шт.
Габариты (ДxШxВ),
м.
Масса установки
(без воды),
т.
Масса установки
(заполненной),
т.
Мощность,
кВт.
Объём избыточного ила (влажность 99,4%),
м3/сутки
Арматех БИО-30 30 2 12,0х3,0х6,0 24 106 55 0,18
Арматех БИО-60 60 4 12,0х6,0х6,0 48 212 61 0,31
Арматех БИО-90 90 6 12,0х9,0х6,0 72 318 69 0,47
Арматех БИО-120 120 8 12,0х12,0х6,0 96 424 77 0,63
Арматех БИО-150 150 10 12,0х15,0х6,0 120 530 86 0,78
Арматех БИО-180 180 12 12,0х18,0х6,0 144 636 97 0,94
Арматех БИО-210 210 14 12,0х21,0х6,0 168 742 108 1,05

Конструкция станций биологической очистки - "®Арматех-БИО"

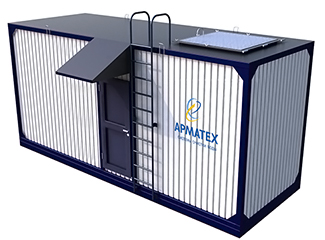

Конструкция станции биологической очистки Арматех-БИО

Здание блок-бокса имеет двухскатную крышу с оцинкованным парапетом, конструктивная схема металлоконструкции, это стальной рамно-связевый каркас размером 12000*3000*6000(из двух частей), пространственная жесткость которого обеспечивается системой горизонтальных связей по нижнему и верхнему поясам стропильных ферм перекрытия, вертикальных связей форм, прогонов и распорок, вертикальных связей по колоннам.

Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118-99 и СП 53-101-98 по рабочей документации. Для несущих стальных конструкций приняты марки стали С345-3, С345-1 и С245 или 09Г2С. Стальные конструкции выполнены из стального профильного проката, труб и прямоугольного замкнутого профиля, выполнены со сплошными швами и с заваркой торцов. Здание оборудованы воротами шириной 1647 мм и высотой 2230 мм.

Стены изготовлены из сэндвич-панелей толщина от 150 мм (точная толщина панели определяется проектной документацией и СНиП), пол и крыша выполнены из металлического каркаса, заполненного минеральной ватой толщиной не менее 200 мм и заваренного цельным металлическим листом С 345-3 с покраской в соответствиями с требованиями внутренних документов Заказчика по покраске металлических поверхностей. Сэндвич-панели изготовлены из минеральной ваты (трехслойные), на основе базальтовых негорючих пород, имеют сертификаты соответствия, а также сертификат «Санитарно-эпидемиологическое заключение» (все сертификаты прилагаются). Наружный цвет панелей предлагается в соответствии с корпоративными цветами Заказчика.

Пол покрыт металлическим листом с рельефом для предотвращения скольжения персонала.

В отсеках биологической очистки установлены коалесцентные модули ARMAdek. Модули представляют собой тонкослойные гофрированные пластины из ПВХ, склеенные между собой в блоки.

Сертифицированное испытание конструкций:

После окончания сборочных работ (перед отгрузкой) блочно-модульное сооружение передается в сертификационную лабораторию и проходит сертификационные испытания на сейсмоустойчивость до 9 баллов, с получением соответствующего сертификата.

Cистемы жизнеобеспечения станций биологической очистки - "®Арматех-БИО"

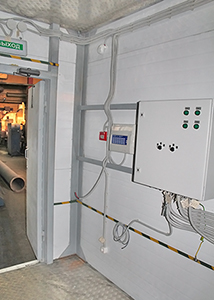

Электроснабжение

По степени надежности электроснабжения канализационная насосная станция бытовых стоков с погружными насосами относится к первой категории. КНС оборудована следующими системами электрического освещения:

Cистемы жизнеобеспечения станций биологической очистки Арматех-БИО
  • Рабочее освещение
  • Аварийное эвакуационное освещение
    Рабочее, эвакуационное освещение электрическое, светодиодное марки, производства РФ, напряжение 220 В. Светильник эвакуационного освещения оборудован аккумуляторной батареей.
  • Наружное освещение
    Наружное освещение светодиодное, марки производства РФ, напряжение 220 В, расположены над каждой входной дверью. В аварийном режиме работа освещения предусматривается и от аккумуляторов.
  • Ремонтное переносное освещение
    Ремонтное переносное освещение имеет напряжение питания 12 В.

Над дверью имеется указатель «Выход» зеленого цвета.

В целях безопасности от поражения электрическим током выполнены системы заземления, молниезащиты, выравнивание потенциалов. Лотки и кабельные каналы – перфорированные лотки с закрытыми крышками.

Система отопления

Система отопления (электрическая) – конвекторы производства РФ, ОВЭ-4К, напряжение 220В мощность 0,5 кВт, исполнение общепромышленное, настенное. Автоматическое отключение при достижении заданной температуры в помещении, оборудованы датчиком температуры, поддерживают температуру на КНС не ниже +5°С.

Система вентиляции

Система вентиляции станций биологической очистки Арматех-БИО

Система вентиляции: вытяжная вентиляция с механическим и естественным побуждением. В технологическом помещении установлена естественная вытяжная вентиляция, рассчитанная на пятикратный воздухообмен: в верхней зоне через жалюзийные решетки(1/3 всего удаляемого воздуха) из нижней зоны через дефлекторы(2/3). Для удаления воздуха из под перекрытия приемного колодца предусмотрена отдельная вытяжная вентиляция (узел прохода через кровлю утеплен, с клапаном для ручного регулирования). Приток воздуха неорганизованный. Для регулирования подачи воздуха через жалюзийные решетки установлены заслонки с ручным управлением. Для периодического обслуживания приемного колодца предусмотрена вытяжная механическая вентиляция (12-ти кратный воздухообмен, предусмотрены меры для защиты от поступления холодного воздуха при неработающем вентиляторе.

Распределение питания

Для функций распределения питания и защиты оборудования, предусматривается поставка шкафа распределения питания. Категория надежности I.

Конструктив:

Шкаф на базе Риттал, настенного исполнения, ввод питания снизу через сальниковый ввод, климатическое исполнение УХЛ4.1., степень защиты IP65, освещением, шинами РЕ, отсеком для документации. Шкаф оборудован дифференциальными автоматами для защиты от поражения током. Применяемое оборудование, имеет сертификат и разрешение на использование. Предусмотрено заземление. Шкаф подобран согласно требованиям, предъявляемым Заказчиком.

Пожаро-охранный комплекс

Пожаро-охранный комплекс станций биологической очистки Арматех-БИО

В качестве ПОК предлагается пожаро-охранный комплекс «Орион»: система охранно-пожарной сигнализации, оповещения и управления эвакуацией.

Охранная сигнализация

Охранная сигнализация обеспечивает контроль доступа в помещение, а также осуществляет мониторинг на наличие-отсутствие персонала в помещении с занесением в журнал всех изменений.

Значения основных физико-химических показателей сточной воды ДО и ПОСЛЕ очистки

Наименование показателей

На входе,*

На выходе, не более**

не менее не более
Температура 13 35 35
БПКп, мг/л 100 250 3,0
Взвешенные вещества, мг/л 0 220 3,0
Азот аммонийный, мг/л 5,0 26 0,39
Азот нитратов, мг/л 0 <1 9,1
Фосфаты (по Р), мг/л 1,0 5,0 0,2
6,5 8,5 6,5÷8,5

* - Уточняются проектом.

** - В соответствии с требованиями СанПиН 2.1.5.980-00, ГН 2.1.5.1315-03.
