Насосные станции второго(II) подъема воды

Станции второго подъема воды в блочно-модульном исполнении
  • Общая информация

Насосная станция второго подъема предназначена для подачи воды водопроводную сеть поселения или промышленного предприятия. Она обеспечивает подачу чистой или технической воды. Главное отличие станции второго подъема от первого состоит в изменении производительности на протяжении суток. Насосное оборудование подбирается таким образом, чтобы обеспечить подачу в необходимом объеме в часы пик.

Заданные гидравлические параметры поддерживаются при помощи частотного регулируемого привода. Сигналы на него подаются от датчика давления на трубопроводе. На выходе каждого насоса установлены манометры, которые дают возможность обслуживающему персоналу станции визуально контролировать давление. Предусмотрена защита от «сухого хода» и гидроударов.

Компания «Арматех» предлагает насосные промышленные станции второго подъема в блочно-модульном исполнении собственного производства. Они состоят из наземной и подземной части. В состав станции входят блочные сооружения, в комплекте поставки имеются сборные площадки для обслуживания.

Описание промышленных станций 2-го подъема

Станция 2-го подъёма состоит из двух надземных сооружений: технологического и щитового блок-контейнера.

1. Технологический блок-контейнер станции - помещение предназначено для обслуживания технологического оборудования: насосные агрегаты для подачи воды на производственные нужды. Оборудование, в технологическом блок-боксе выполнено в общепромышленном исполнении.

Внутренне оборудование станции:

  • насосы производства Grundfos или иного производителя (рабочие и резервные);
  • обратный клапан и задвижка на напорной линии;
  • ручные задвижки на всасываемой линии;
  • управляемые задвижки на коллекторах;
  • установки обеззараживания воды;
  • узел учета воды (расходомеры и оборудование для контроля давления);
  • комплект трубопроводной обвязки.

2. Щитовой блок-контейнер станции - помещение предназначено для размещения шкафа управления насосной станции второго подъема.

Блочные сооружения на рамной основе устанавливаются над заглубленной ж/б емкости для монтажа насосного и щитового оборудования. Помещения оснащены системами жизнеобеспечения, которые выполнены в соответствии с требованиями действующих нормативов, таких как ГОСТ 22853-86.

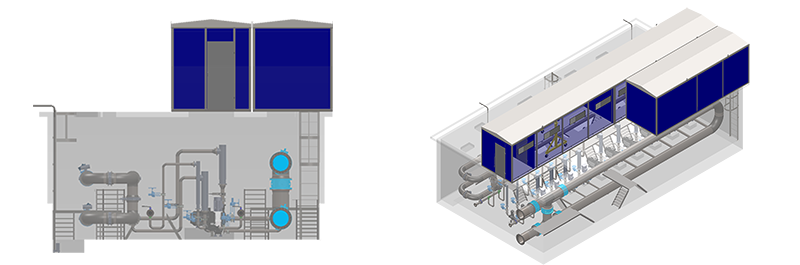

Модель насосной станции 2-го подъема
Характеристика конструкции блок-контейнера
Корпус Корпус здания - несущий цельносварной.
Стены изготовлены из утепленных сэндвич панелей толщиной от 100 мм.
Пол и крыша изготовлены из металлического каркаса, заполненного минеральной ватой толщиной от 100 мм.
Климатическое исполнение Согласно проектной документации
Системы жизнеобеспечения
Отопление Электрическая система отопления с автоматическим отключением при достижении заданной температуры.
Вентиляция Приточно-вытяжная вентиляция с механическим побуждением. Кратность воздухообмена не менее 3-х.
Освещение Светильники с люминесцентными энергосберегающими лампами. Указатель «Выход» зеленого цвета над дверью. Питание от аккумуляторов в аварийном режиме.
Электроснабжение Сети выполнены из кабеля с медными жилами. Есть система молниезащиты, выравнивания потенциалов и заземление.
Пожарно-охранный комплекс
ПОК В качестве ПОК предлагается пожаро-охранный комплекс «Орион»: обеспечивает определение признаков пожара в помещении насосной станции.
Контрольно-измерительные приборы
КИП В качестве КИП предусматривается использование измерительного комплекса на ПЛК Mitsubishi с поддержкой протокола ModBus, RS 485+Ethernet.
Распределение питания
Шкаф управления Для распределения питания и защиты оборудования насосная станция второго подъема оснащена шкафом на базе Риталл.

ООО «Арматех» имеет большой опыт работы, является одном из лидеров рынка. Мы предлагаем полный комплекс услуг: проектирование, подбор оборудования, изготовление, монтаж, пуско-наладочные работы, гарантийное и сервисное обслуживание. Для блочно-модульных насосных станций второго подъема мы предлагаем только качественное оборудование.
