Modbus-блок MMG-7DI

Блок дискретных входов для приема/передачи данных в сети RS-485
  • Общая информация
  • Характеристики
  • Документация

Компанией «Арматех» разработан Modbus-блок MMG-7DI для удаленной диспетчеризации сигнализаторов уровня в составе локальных очистных сооружений, с использованием промышленной сетей связи RS485 по протоколу передачи данных Modbus RTU. Данное устройство входит в комплектацию системы мониторинга Modbus-LC/(x) inside/outside для сигнализаторов уровня.

Блок дискретных входов MMG-7DI представляет собой промышленный контроллер с дискретными сигналами и интерфейсом RS485, позволяющий обрабатывать входящие дискретные сигналы от сигнализаторов уровня LC2-1(или любых других дискретных сигналов) и формировать из них пакеты данных для передачи по протоколу Modbus RTU.

Блок дискретных входов MMG-7DI предназначен для проводного подключения малых локальных очистных сооружений к стандартным SCADA системам.

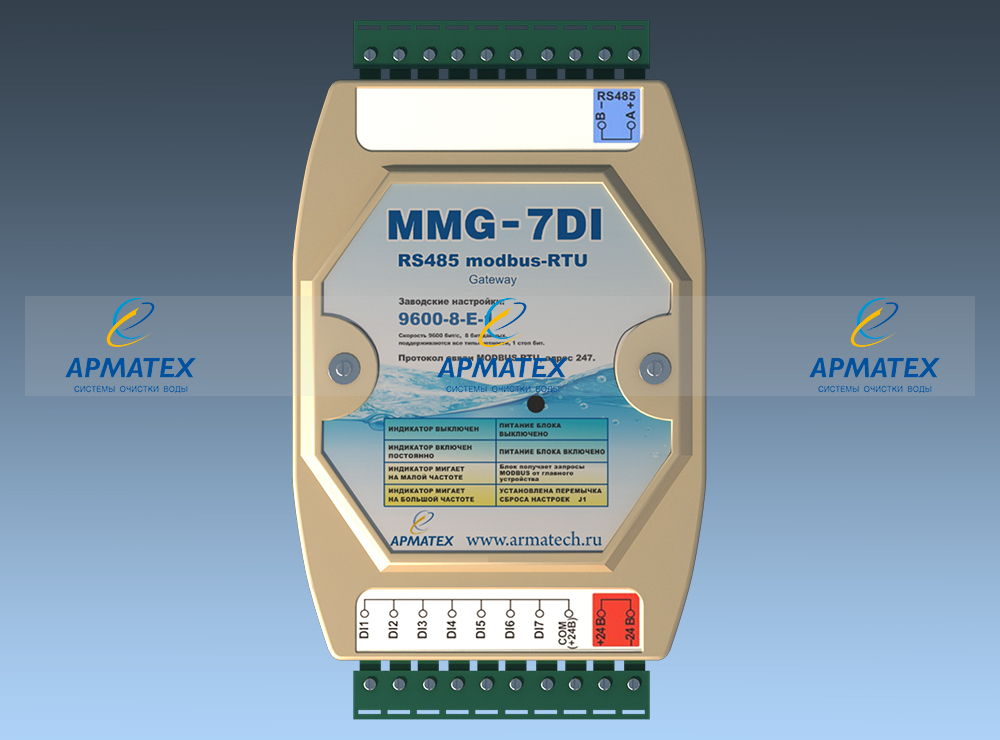

Modbus-блок MMG-7DI для удаленной диспетчеризации

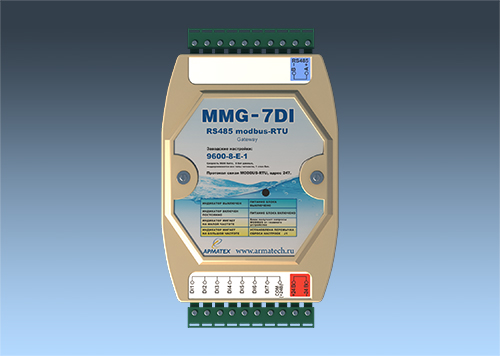

Modbus-блок MMG-7DI
8 300 руб. Кол-во: шт. (Стоимость продукции указана на единицу с НДС 20%)
В комплекте:
  • Modbus-блок MMG-7DI, шт - 1
  • Крепление на DIN-рейку SANHE 23-60, шт - 1
  • Клемма винтовая 2EDGK-5.0-02P, шт - 2
  • Клемма винтовая 2EDGK-5.0-08P, шт - 1
  • Руководство по эксплуатации, экз - 1
Гарантия:
  • 12 месяцев
Доставка:
  • Самовывоз
  • Транспортная компания
ПаспортФормат
Тех.паспорт: Блок дискретных входов MMG-7DI
Cкачать .pdf
Руководство по эксплуатацииФормат
РЭ: Блок дискретных входов MMG-7DI
Cкачать .pdf

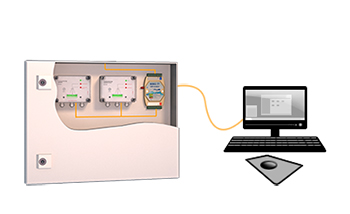

Готовое решение на базе Modbus-блока MMG-7DI

Передача данных на ПК
  • Modbus-блок MMG-7DI(блок дискретных входов), позволяет осуществить промышленный мониторинг локальных очистных сооружений. Блок работает через протокол связи MODBUS-RTU.

    Шкаф сигнализаторов (передающий) – до 6(шести) любых сигнализаторов уровня LC2-1

    Персональный компьютер (приемный) - программное обеспечение.

    Подробнее
Основные технические характеристики Modbus-блока MMG-7DI
Параметры Значение
Напряжение питания постоянного тока, В от 12 до 30
Потребляемая мощность, ВА, не более 2
Количество и тип дискретных входов 7, сухой контакт
Ток дискретного входа, А, не более 0,01
Параметры интерфейса RS-485 скорость от 2400 до 115200 бит/с, 8 бит данных, поддерживаются все типы четности, 1 стоп бит. Протокол связи MODBUS-RTU.
Диапазон рабочих температур, °С от -40 до +50
Степень защиты от влаги и пыли IP20
Средний срок службы, лет, не менее 8
Габаритные размеры:
с клеммами:
с креплением на DIN-рейку:
103х80х26
121х80х26
103х80х43
Масса г, не более 130г.
