Общая информация

Блочно-модульная канализационная насосная станция (КНС)

Наиболее востребованным решением канализационных насосных станций для северных регионов (исполнение У, ТУ, ХЛ, УХЛ) являются блочные КНС-канализационные насосные станции выполняемые из хладостойких сталей со специализированными покрытиями и защитными кожухами.

Блочно-модульные канализационные насосные станции (КНС) применяются для перекачивания опасных и особо опасных жидкостей, и следовательно выпускаются для различных зон взрывоопасности (В-1(а,г), В-2(а)) и пожароопасности (П-1, П-2) с технически сложными зонами для размещения технологического оборудования и электрооборудования (в том числе Exia, Exd).

Для экстремальных северных условий требуются специализированные системы, такие как термостатирование перекачиваемой жидкости, для чего применяются специализированные взрывозащищенные обогреватели, а для борьбы с расхолаживанием вечномерзлых грунтов применяется многослойная теплоизоляция с применением современных материалов, таких как нано-керамические покрытия.

Блочно-модульные КНС состоят из следующих компонентов:

  • блочные кнс оснащены инженерными коммуникациями и грузоподъемной лебедкой;
  • металлический корпус-стакан с погружными насосами (с активной или пассивной теплоизоляцией);
  • напорный коллектор с запорно-регулирующей арматурой;
  • системы автоматического управления(Шкафы управления насосными станциями - SPS);
  • измерительных узлов и КИПиА.

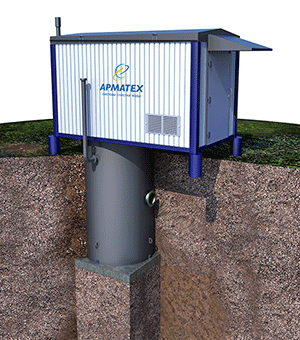

Блочное здание или блок-модуль для КНС оснащен всеми необходимыми системами жизнеобеспечения и позволяет проводить сервисные работы по КНС в любое время года, а вспомогательное оборудование помогает выполнять данные работы с минимальными рисками для обслуживающего персонала и оборудования.

Гидравлические системы проектируются таким образом, чтобы минимизировать необходимость проникновения в шахту работающей насосной станции.

Система контроля доступа не позволяет выполнять регламентные работы без предварительной вентиляции помещения, а газоанализаторы пристально следят за скоплениями взрывоопасных и отравляющих газов во всех помещениях блочно-модульной КНС.

Характеристики блочных КНС

Пример условного обозначения (артикул) канализационной насосной станции по заданным характеристикам:

  • Арматех КНС.М/1600*6500/М10.Т1900/2*80.1*200/2400*4200.УХЛ.Exd
  • Арматех КНС.Р/1600*6500/СП16.Т800/3*50.2*200/2400*4200.ХЛ
  • Арматех КНС.С/1600*6500/П12.Т300/2*100.1*300/2400*4200
Характеристики
КНС Описание
М Исполнение приемного отделения станции:

М – моноблочное (приемное отделение для канализационного стока занимает весь объем КНС, насосы погружные)

Р – раздельное (2-ух секционное исполнение с сухим и мокрым отделением, насосы сухой установки)

С – полностью сухая станция без приемного отделения или приемное отделение в соседнем корпусе

1600*6500 1600 – Диаметр внутренней части корпуса подземной части насосной станции, мм

6500 – Глубина подземной части корпуса насосной станции (от крышки люка), мм

М10 Материал корпуса станции:

М – сталь

МХ – сталь хладостойкая

Н - нержавеющая сталь

СП – стеклопластик

П – пластик

ЖБ - железобетон

10 – толщина стенки корпуса КНС (в рабочей части станции), мм

Т1900 Т – Теплоизоляция

1900 – глубина теплоизоляции от верха станции, мм

2*60.1*200 2 - количество коллекторов

60 – диаметр напорной линии от насоса, мм

1 – количество напорных выходов за пределы станции
200 – диаметр выходного фланца (Dy)

2400*4200 Размеры блок-бокса, установленного над:

2400 – ширина блок-бокса, мм

4200 – длина блок-бокса, мм

УХЛ Исполнение комплекта поставки по условиям эксплуатации по ГОСТ 15150-69:

У – умеренный климат

УХЛ – умеренный и холодный климат

ХЛ – холодный климат

ТВ – тропический климат

ТС – сухой тропический климат

О – общеклиматическое исполнение (кроме холодного)

Exd Требуемая категория взрывозащиты электрического и технологического оборудования внутри блок-бокса и корпуса КНС

Объект №1: Блочно-модульные КНС "северного" исполнения - г. Салехард

Два типа блочных КНС "северного" исполнения производительностью: 5600 м3/сутки и 750м3/сутки

Объект №2: Блочно-модульная КНС для компании Роснефть

Объект №3: Станция второго подъема

Объект №4: Западный скоростной диаметр (ЗСД) - г.Санкт-Петербург

Автоматическая система управления (АСУ КНС) в блочно-модульном исполнении
