Общая информация

Инфильтрационные блоки ARMAdek 19/19F/27F

Инфильтрационные блоки ARMAdek - это сверхлегкие пластиковые модули с модульной сотовой структурой в форме параллелепипеда, получаемые в результате сборки листов из ПВХ с определенным профилем, полученным термоформовкой. Инфильтрационные блоки предназначены для инфильтрации ливневых, дождевых, и дренажных вод.

Инфильтрационные блоки, как правило устанавливают под газонами, автостоянками или парковыми зонами, где незначительное воздействие вибрации, разгона и торможения транспорта. Для территорий, где интенсивное движение транспортных средств, разработаны специальные загрузки ARMAdek. Более предпочтительно использовать системы инфильтрации при статической нагрузке.

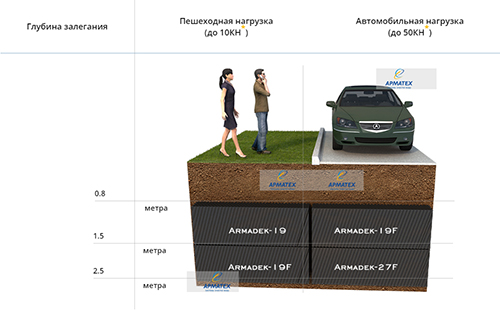

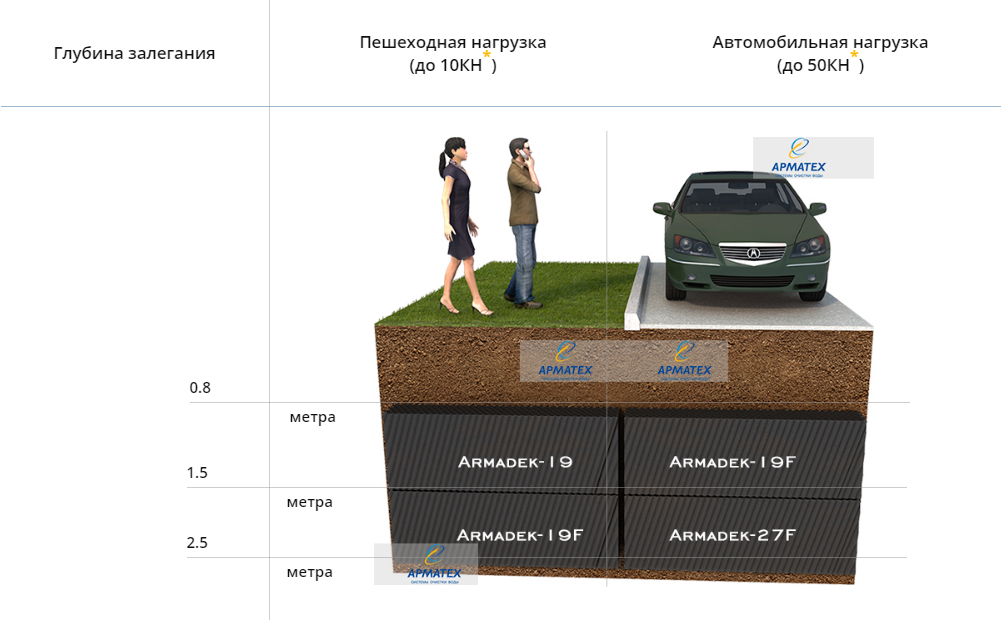

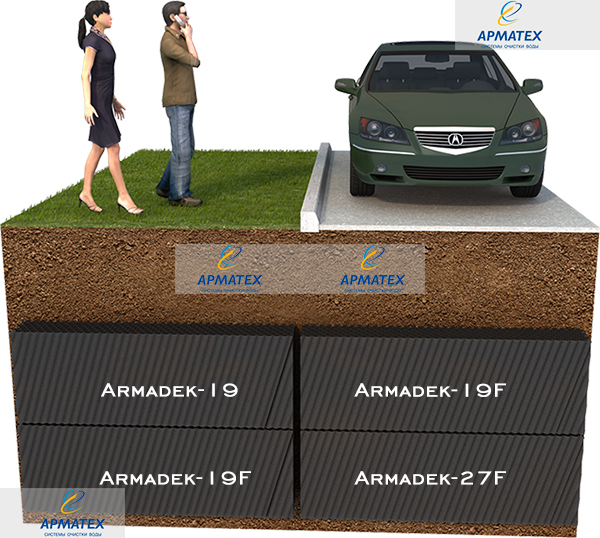

Глубина залегания Пешеходная нагрузка
(до 10КН*)
Автомобильная нагрузка
(до 50КН*)
метра0.8
метра1.5
метра2.5

* - Килоньютоны (Конвертер величин)

Принцип действия инфильтрационной системы ARMAdek

Основные этапы работы системы инфильтрации: сбор, накопление и просачивание ливневых, дождевых, и дренажных вод. Для реализации этапов работы систем инфильтрации, используется специальное оборудование - пластмассовые блоки поперечно перекрестной структуры различной жесткости и аккумулирующей способностью (коэффициент пустотности) более 97%.

Распределение воды внутри модулей обеспечивается перфорированной трубой, обернутой геотекстилем и уложенной в заполненную дренажным гравием канаву.

Ввиду того, что труба обернута геотекстилем, любая взвесь отложений задерживается им. Эта единственная осматриваемая часть, облегчающая операции техобслуживания.

Варианты размещения блоков ARMAdek

По логистическим и конструктивным мотивам труба может укладываться ниже или выше резервуара (внутри дренажного слоя из гравия) или непосредственно внутри модулей за счет проведения каротажных работ.

Распределение воды по бокам и вниз

Распределение воды вверх

Распределение воды вниз

Характеристики инфильтрационных блоков ARMAdek

Дренажная система ARMAdek получается в результате сборки модульных пакетов для получения подземных резервуаров инфильтрации (обернутых в геотекстиль) или накопительных резервуаров (обернутых в геомембрану).

БлокПараметр Armadek-19Инфильтрационный модуль ARMAdek-19 Armadek-19FИнфильтрационный модуль ARMAdek-19F Armadek-27FИнфильтрационный модуль ARMAdek-27F
Толщина материала 0,8 (мм) 2 - 4 (мм) 6 - 8 (мм)
Масса 4 (кг) 8 (кг) 15 (кг)
Гидравлическая нагрузка до 10 КН(kn) до 50 КН(kn) до 100 КН(kn)

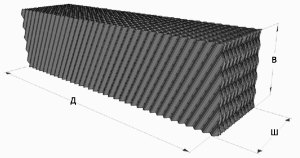

Размеры блока
ДxШxВ
1200x300x300 (мм) 1200x600x600 (мм)
Удельная площадь 145 23) 115 23)
Расстояние между ячейками 19 (мм) 27 (мм)
Накопительная способность > 950 (л/м3)
Материал ПВХ

Стоимость инфильтрационных блоков ARMAdek

Наименование
размер блока
Цена, руб.*
до 5 м3
Цена, руб.*
от 5 м3
Цена, руб.*
от 20 м3
Цена, руб.*
от 40 м3
Armadek-19
1200x300x300
договорная
договорная./1 блок
договорная
договорная/1 блок
договорная
договорная/1 блок
Цена по запросу
Armadek-19F
1200x300x300
договорная
договорная/1 блок
договорная
договорная/1 блок
договорная
договорная/1 блок
Цена по запросу
Armadek-27F
1200x600x600
договорная
договорная/1 блок
договорная
договорная/1 блок
договорная
договорная/1 блок
Цена по запросу

* - Цена за 1м3

** - Цены указаны с НДС 20%
