Назначение шкафов управления

Шкафы управления насосами серии SPS построены по принципу свободно расширяемых систем, с применением передовых принципов передачи данных. Шкафы SPS системы имеют собственную систему централизованного управления, при использовании различных систем и протоколов передачи данных, а, при согласовании протоколов, подключаются к существующим SCADA системам.

Шкафы управления насосными станциями серии SPS обеспечивают безопасную и безаварийную работу насосных агрегатов по перекачке (подъема) канализационных стоков различной производительности и мощности, с одновременным выполнением полного комплекса технологических режимов и блокировок.

При наличии дополнительных подсистем обеспечения: калориферные, дренажные, освещения (в том числе аварийного) и прочие установки, они включаются в общий технологический комплекс.

Щиты управления насосными станциями могут изготавливаться и поставляться в различных модификациях.

Шкафы управления серии SPS работают с насосами от производителей:


Грундфос (Дания)

КСБ (Германия)

Флюгт (Швеция)

Вило (Германия)

* или других производителей - по требованию Заказчика

Описание шкафов управления насосами

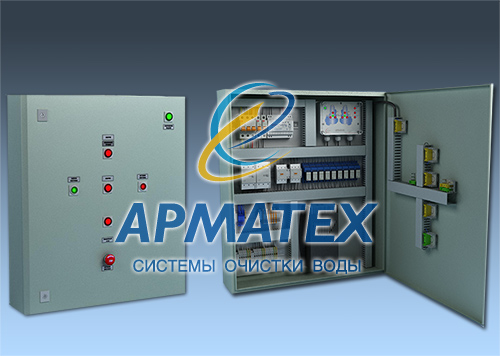

Внешняя панель шкафа управления кнс насосными станциями

Шкафы управления насосами марки SPS изготавливаются для различных условий, для чего применяются оболочки производства RITTAL из металла с порошковым покрытием, пластика или нержавеющей стали. Кабельные вводы в шкафы SPS представляют собой герметичные (степень защиты не менее IP65) гильзы или специализированные муфты.

Панель шкафа предназначена для осуществления непосредственного управления работой насосной станции, а внешняя часть щита управления предлагает возможность включения или выключения насосной станции, а также контроля аварийных состояний.

Все наружные исполнительные элементы внешней части шкафа (свето-сигнальная арматура, приборы, системы визуализации) имеют степень защиты не ниже IP67 для возможности работы при любых погодных условиях.

Сигнальные лампы – светодиодные, имеющие ресурс не менее 100 тысяч часов работы, низкое энергопотребление, высокую светимость и неограниченное количество включений-выключений в условиях изменяющихся в большом диапазоне температур.

Внешняя маркировка выполнена на алюминиевых шильдах с полимерным покрытием, изготавливаемых с использованием фотопереноса. Данные надписи могут применяться в условиях повышенной кислотности или щелочности, воздействии истирающих веществ без ухудшения видимости.

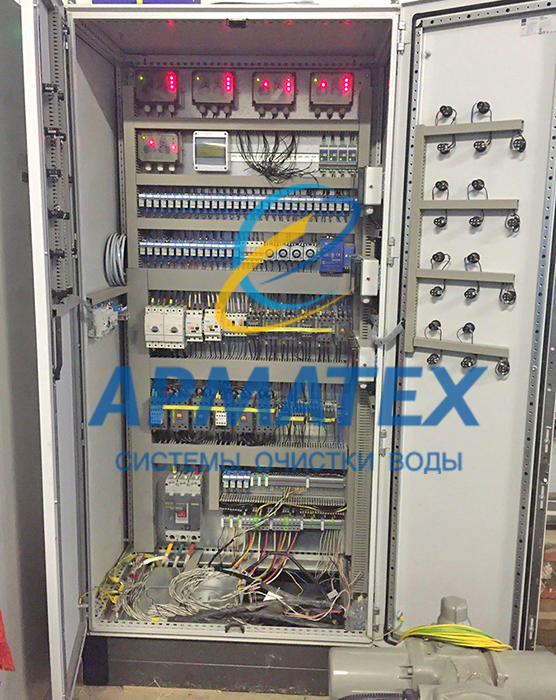

Приборы и устройства в шкафах управления

Устройства в шкафах управления кнс

При уличном исполнении в шкаф управления устанавливается система термостатирования, которая обеспечивает электрический обогрев внутреннего пространства шкафа при низких температурах.

По желанию Заказчика система управления SPS предусматривает включение следующих элементов и приборов: реле контроля фаз, сетевых фильтров, УКРМ, вольтметров, амперметров, счетчиков моточасов, а также дополнительных сигнальных ламп или кнопок управления.

Также предусматривается возможность управления с помощью системы диспетчеризации - центрального пункта контроля и управления.

Шкафы управления SPS работают по принципу управления насосными агрегатами по уровню стока в приемной камере. При этом датчики уровни могут быть различными: контактные поплавки, бесконтактные погружные датчики, ультразвуковые датчики, датчики давления. В крупных решениях в системы SPS включается управление мешалками, входными задвижками, дробилками, шнеками, а также собирается информация с расходомеров, датчиков газоанализаторов и т.д.

Принимаем и отвечаем на заявки:

Пн-Пт с 10:00 до 18:00

Сб-Вс выходной

Форма отправки быстрой заявки

Шкафы управления

Автоматика в шкафах управления насосными станциями

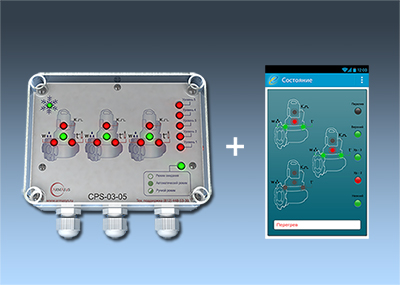

Контоллер управления КНС с GSM-управлением

Шкафы управления комплектуются контроллерами серии CPS (CPS-02-03 / CPS-03-05) либо контроллерами SIEMENS, Mitsubishi Electric.

Контроллеры управления насосными станциями

Контроллеры насосными станциями CPS предназначены для автоматического управления 1-м, 2-мя и 3-мя насосами по притоку в приемной камере и выполняют функцию мониторинга насосных агрегатов, обеспечивая логическое управления канализационной насосной станцией по заложенной программе управления.

Удаленный сбор данных на базе GSM-модулей

В системе сбора данных может быть задействована сеть сбора данных на базе GSM-модулей. Все устройства очистных сооружений дополняются GSM-модулями и по требованиям рабочей станции, посредством каналов беспроводной связи, производят отправку сообщений о возникновении нештатных ситуаций или технологических режимов работы сооружения. Все аварии отображаются на экране компьютера диспетчерского пульта и на экране мобильного android-приложении для смартфонов. По сообщениям и изменяющимся пиктограммам оператор принимает решение о необходимости вызова ремонтного персонала либо спецтранспорта для опорожнения резервуаров.
Подробнее о GSM-управлении на базае GSM-модуля

Варианты исполнения шкафов управления КНС

  • Шкафы управления в составе с удаленным пультом мониторинга и управления (PA);
  • Шкафы управления в блочно-модульных КНС;
  • Шкафы управления с централизованной системой сбора, хранения и обработки информации;
  • Шкафы упраления SPS-Lite - бюджетная серия шкафов SPS-Lite для управления КНС с 1/2 насосами.

Технические характеристики шкафов управления с контроллером кнс

Технические характеристики
Наименование параметраЗначение
Тип питающей сетиОднофазная или трёхфазная
ЗаземлениеЗемля + нейтраль
Схема электропитания«Фазы + земля + нейтраль»
Рабочая частота50/60 Гц
Аварийное отключение13 кратное превышение рабочего тока
Электрические включения/выключения1500 Циклов
Отключающая способность100 кА
Температура окружающей среды+1…+40°С
Частота включений/выключенийНе более 25 раз в час
Расстояние от АСУ КНС до насосаДо 500 м
Степень защитыIP65

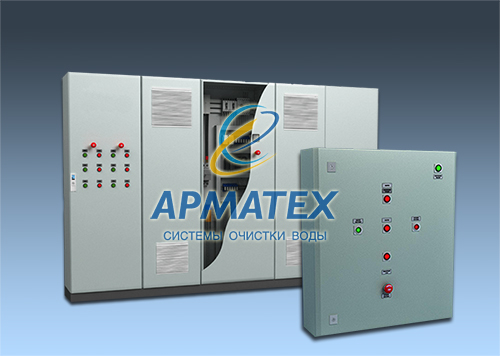

Шкафы управления КНС в блочно-модульных зданиях

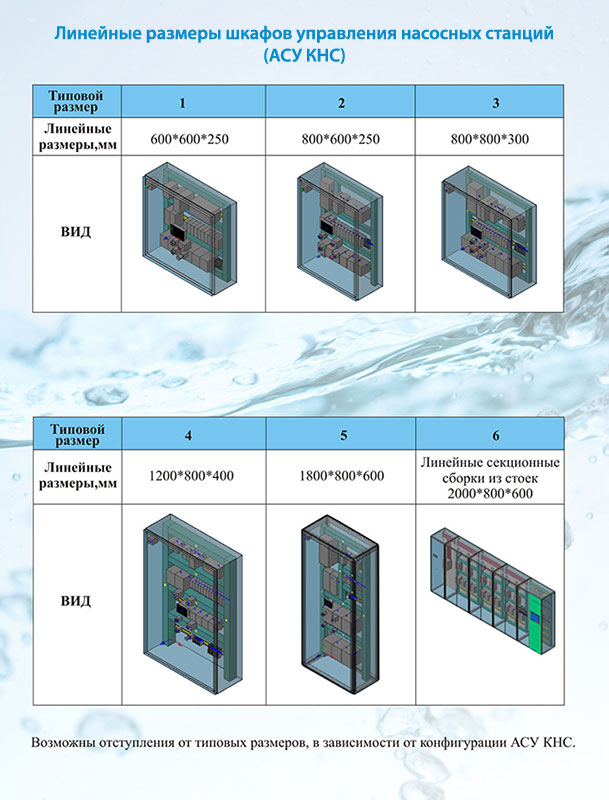

Размеры шкафов управления

Размеры шкафов управления

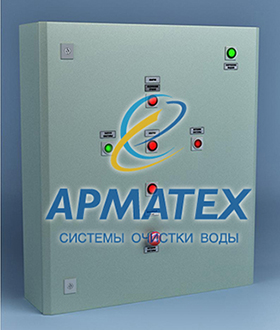

Элементы управления шкафов управления

Элементы управления на лицевой панели шкафа управления
№ п/пОбозначениеОписаниеРабота
1

Без *АВР

Индикатор «Напряжение в ШУ подано» (для системы управления КНС без *АВР)

Включается при подаче в шкаф управления напряжения

С *АВР

Для системы управления с устройством *АВР питание подаётся по 2 линиям, поэтому устанавливаются:

По 1 линии:

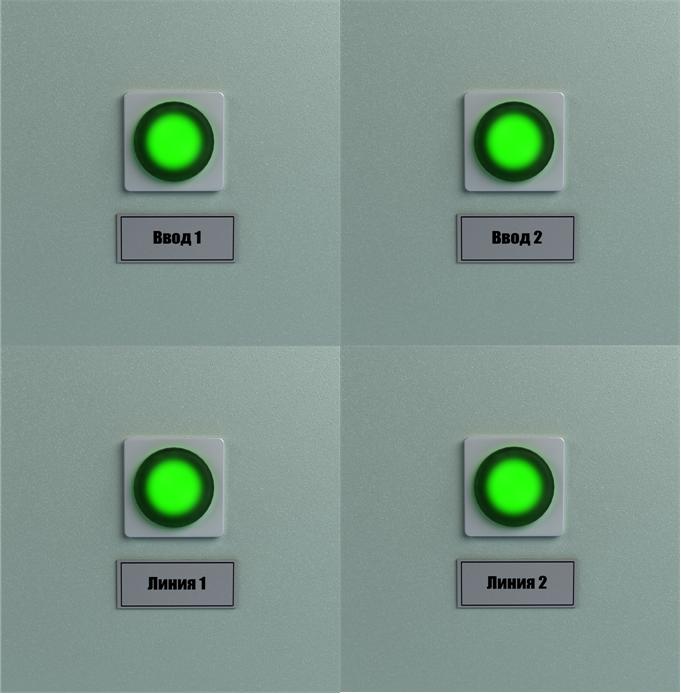

Индикатор подачи напряжения в ШУ для 1 линии «Ввод 1» и Индикатор выбранной линии «Линия 1»

По 2 линии:

Индикатор подачи напряжение в ШУ для 2 линии «Ввод 2» и Индикатор выбранной линии «Линия 2»

При подаче питания загораются индикаторы подачи напряжения для 1 и 2 линии и при работе с соответствующей линией горит индикатор №1 или №2

2

Кнопка индикатор «Запуск системы»

Загорается после нажатия данной кнопки и индицирует включение системы управления КНС в работу

3

Кнопка «Останов системы»

Кнопка выключения системы управления КНС

4

Индикатор «Авария»

Загорается при возникновении аварийных ситуаций. Включение данного индикатора происходит в случае аварийной остановки двигателей: при перегрузке двигателя, при срабатывании термодатчиков, при срабатывании датчика уплотнения

5

Индикатор «Авария. Индикация уровня»(опционально - индикатор устанавливается по согласованию с Заказчиком, для системы с датчиком переполнения)

Загорается при возникновении аварийной ситуации – срабатывание 4-го датчика уровня (переполнение жидкости в резервуаре КНС)

6

Сигнальный индикатор «Аварийная остановка»

Кнопка с фиксатором «Аварийный стоп»

Загорается при нажатии на кнопку «Аварийный стоп»

Нажатие кнопки приводит к экстренной остановке системы КНС.

АВР*- устройство автоматического ввода (включения) резерва предназначено для обеспечения бесперебойного электроснабжения системы управления. В случае пропадания напряжения на первом рабочем питающем вводе происходит восстановление питания путём автоматического подключения к 2 питающему вводу (резервной линии питания) и аналогично при пропадании напряжения со 2-го ввода на 1-ый ввод.

Документация для разработчиковСсылка
ПО Шкаф управления КНС + Контролер КНС CPS-03-05
В архиве структура категорий с подкатегориями.Данные с *АВР/без *АВР в помещение/на улице
Перейти

*АВР - устройство автоматического ввода (включения) резерва предназначено для обеспечения бесперебойного электроснабжения системы управления. В случае пропадания напряжения на первом рабочем питающем вводе происходит восстановление питания путём автоматического подключения к 2 питающему вводу (резервной линии питания) и аналогично при пропадании напряжения со 2-го ввода на 1-ый ввод.
