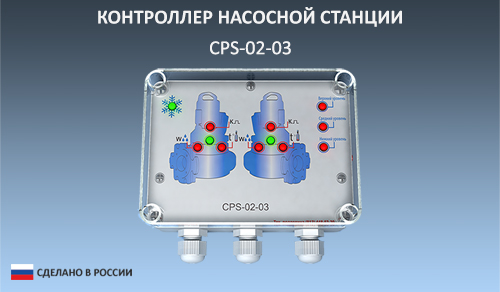

Контроллер насосной станции СPS-02-03

CPS - серия контроллера, 02 - 2 насоса, 03 - 3 датчика уровня
  • Общая информация
  • Технические характеристики
  • Документация

Контроллер СPS-02-03 предназначен для управления 2(двумя) насосами любых производителей и производительностей. Выполняет функции мониторинга насосных агрегатов и обеспечивает логическое управления канализационной насосной станцией по заложенной программе управления.

Программа управления имеет 2 режима работы – автоматический (основной режим работы насосной станции) и сервисный (режим работы для проведения сервисных и наладочных работ).

Корпус контроллера насосной станции выполнен из ABS-пластика со степенью защиты IP65 , а ввод электрических проводов осуществляется через сальниковые уплотнители, что позволяет устанавливать данный контроллер отдельно от силового шкафа с визуализацией технологического процесса и аварийных ситуаций. Контроллер не нуждается в проведении дополнительных наладочных работ и является полностью законченным решением.

Контроллер СPS-02-03

CPS - серия контроллера, 02 - 2 насоса, 03 - 3 датчика уровня
Контроллер СPS-02-03
Контроллер СPS-02-03 - внешний вид
8 000 руб.12 000 руб. Кол-во: шт. (Стоимость продукции указана на единицу с НДС 18%)
В комплекте:
  • Контроллер СPS-02-03 - 1шт.
  • Паспорт устройства - 1шт.
Основные опции:
  • Кол-во насосов - до 2(двух) насосов
  • Кол-во датчиков уровня - до 3(трех) датчиков
  • Режим работы: 1 - автоматический, 2 - сервисный
  • Степень защиты: IP65
  • Процессор: PIC 8 bit
Гарантия:
  • 12 месяцев
Доставка:
  • Самовывоз
  • Транспортная компания
Способ оплаты:
  • Безналичный расчёт

Возможности контроллера СPS-02-03

  1. Управления насосной станцией из 2-х насосных агрегатов;
  2. Работа насосных агрегатов по датчикам уровня и возможность работы с бесконтактными датчиками уровня;
  3. Постоянный контроль всех технологических аварий при работе двигателя и блокировка запуска двигателя;
  4. Возможность управления насосной станцией с «прямым пуском», «звездой-треугольником», «устройством плавного пуска» и «частотным управлением»;
  5. Попеременная работа двигателей с целью распределения нагрузки;
  6. Температурная защита системы управления от переохлаждения;
  7. Звуковая сигнализация аварий;
  1. Светодиодная индикация всех аварий в отдельности по каждому насосному агрегату;
  2. Контроль логики работы датчиков уровня;
  3. Система анти-волна (для обеспечения равномерности работы двигателей);
  4. Система анти-налипание для работы насосов;
  5. Внешние сигналы связи с системой внешней диспетчеризации;
  6. Контрольные запуски насосов в период длительного технологического перерыва;
  7. Сбор и обработка защит двигателя насоса по всех моторным характеристикам (обрыв фазы, перекос фаз, тепловая нагрузка, короткое замыкание);
ГОРЯЧАЯ ЗАМЕНА: В течение 5 ЛЕТ с момента покупки любого контроллера CPS действует программа «ГОРЯЧАЯ ЗАМЕНА», то есть, при возникновении ГАРАНТИЙНОГО или НЕ ГАРАНТИЙНОГО случая, мы ЗАМЕНИМ Ваш контроллер НА НОВЫЙ без изучения причин выхода изделия из строя.
Технический паспорт на CPS-02-03Формат
Контроллер CPS-02-03
(2 насоса, 3 датчика уровня)
Cкачать .pdf
Cкачать .doc
Технические характеристики контроллеров СPS-02-03/СPS-03-05
Наименование параметра Значение/Тип
Напряжение питания 24В постоянного тока
Потребляемая мощность не более 10Вт
Тип используемых датчиков уровня 1. Ёмкостной, тип PNP
2. Поплавковый, тип «сухой контакт»

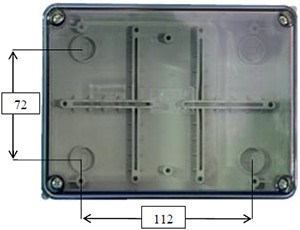

Установочные размеры 150 х 110 х 70 мм
Материал корпуса ПВХ
Материал крышки корпуса Поликарбонат
Развязка Релейная, гальваническая
Выходы реле 30 VDC – 3A
Установка Внутришкафная (на монтажной панели ШУ) или настенное исполнение
Температура эксплуатации -5°… +40°С (min температура ограничена блокировочным датчиком температуры)
Относительная влажность воздуха 90% относительной влажности (без образования конденсата)
Габаритные размеры прибора (с уч?том гермовводов) 155 х 140 х 70 мм
Вес, не более 800 гр.
Степень защиты IP 65
Процессор PIC 8 bit (СPS-02-03)
PIC18F2520 – I/SP (СPS-03-05)
Технический паспортФормат
Контроллер CPS-02-03
(2 насоса, 3 датчика уровня)
Cкачать .pdf
Cкачать .doc
Применение контроллеров CPS-02-03Формат
Электрические схемы и чертежи
Cкачать .pdf
Документация для разработчиковСсылка
ПО Шкаф управления КНС + Контролер КНС CPS-03-05
В архиве структура категорий с подкатегориями.Данные с *АВР/без *АВР в помещение/на улице
