Общая информация
GSM-модем MMG-77 для удаленной диспетчеризации

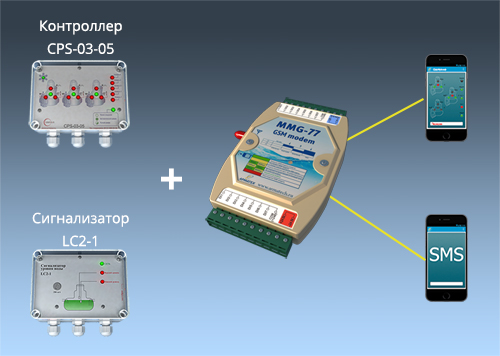

Для диспетчеризации контроллеров CPS-03-05-RS и сигнализаторов уровня LC2-1Компанией «Арматех» разработан GSM-модем MMG-77 для создания систем диспетчеризации для управления насосными станциями CPS-03-05-RS в линейке систем управления насосными станциями серии SPS или удаленной диспетчеризации сигнализаторов уровня локальных очистных сооружений LC2-1.
MMG-77 – это GSM-модем нового поколения, использующий современную элементную базу и позволяющий организовать передачу данных от модема к модему, без использования клиент-серверных ресурсов и каких-либо сложных настроек.

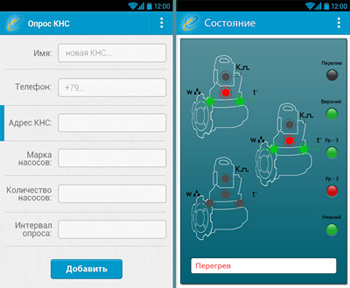

GSM-модем MMG-77 позволяет осуществить передачу данных на мобильные телефоны, в виде SMS-уведомлений. Кроме того, данный GSM-модем обеспечивает связь контроллеров CPS-03-05 с мобильным терминалом, построенном на Android-приложении для смартфонов. Данное устройство может работать с любыми операторами GSM-связи, в сетях с не стабильным сигналом и обеспечивает надежную связь в сетях разных поколений по причине работы с использованием протокола, построенного на формировании и передаче SMS-сообщений.
| Руководство по эксплуатации | Формат | |
| GSM-модем MMG-77 | Cкачать .pdf | Cкачать .doc |

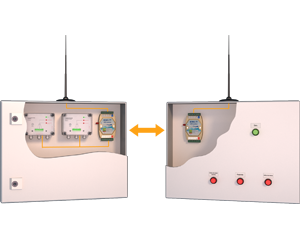

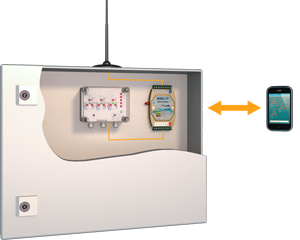

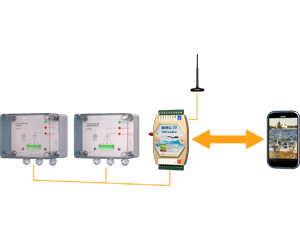

Варианты использования GSM-модема MMG-77
GSM-модем MMG-77 позволяет осуществить передачу данных с сигнализаторов уровня LC2-1 на мобильные телефоны в виде SMS-уведомлений.
Связь поддерживается с любыми операторами GSM-связи.
Компания предоставляет бесплатное ПО для ПК, чтобы настроить передачу SMS-сообщений на телефон.

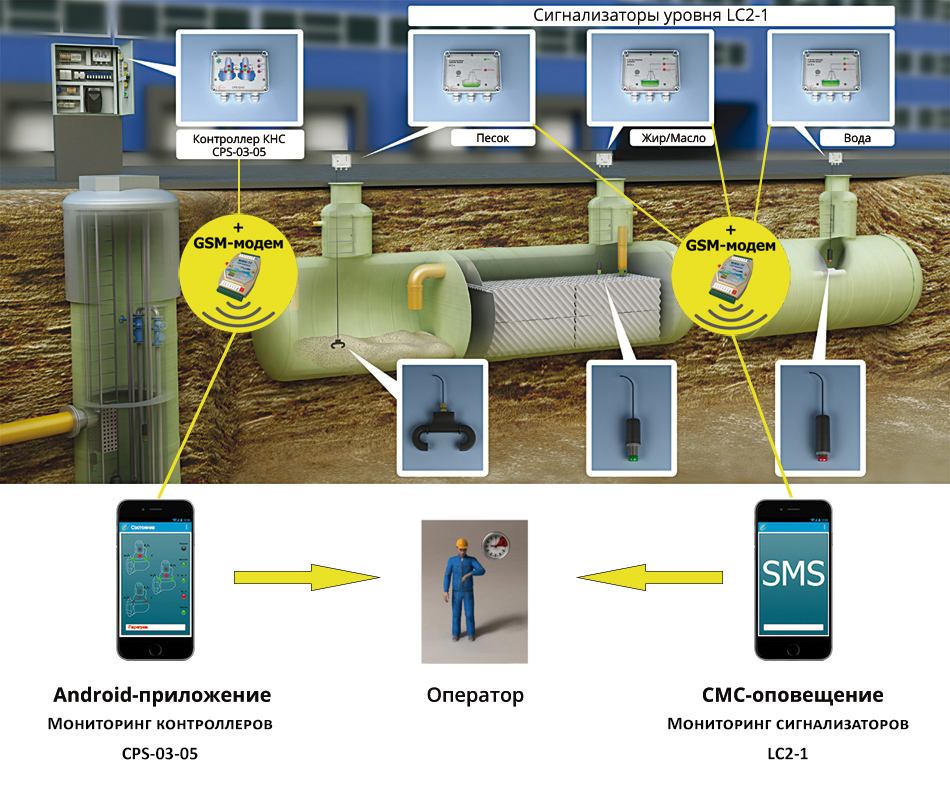

Схема работы GSM-модема MMG-77 с КНС и очистными сооружениями
| Основные технические характеристики GSM-модема MMG-77 | |
| Параметры | Значение |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Потребляемая мощность, ВА, не более | 5 |
| Количество и тип дискретных входов | 7, сухой контакт |
| Количество и тип дискретных выходов | 7, открытый коллектор |
| Ток дискретного входа, А, не более | 0,01 |
| Максимальный ток дискретного выхода, А | 0,5 |
| Рабочий частотный диапазон | GSM 850, EGSM 900, DCS 1800, PCS 1900 |
| Выходная мощности передатчика, Вт | 2 для GSM 850, EGSM 900 1 для DCS 1800, PCS 1900 |
| Поддерживаемые SIM-карты | 1,8В и 3В, размером 25х15мм |
| GPRS соединение | multi-slot class 12 (1-12) |
| Передача данных | GPRS 85.6 kbps Coding scheme: CS-1, CS-2, CS-3 and CS-4 PAP protocol for PPP connect Integrate the TCP/IP protocol Support PBCCH USSD, SMS |
| Параметры интерфейса RS-485 | скорость 9600 бит/с, 8 бит данных, без контроля четности, 1 стоп бит |
| Диапазон рабочих температур, °С | от -40 до +50 |
| Степень защиты от влаги и пыли | IP20 |
| Средний срок службы, лет, не менее | 8 |
| Габаритные размеры: с клеммами: с креплением на DIN-рейку: | 103х80х26 121х80х26 103х80х43 |
| Масса г, не более | 130г |
| Руководство по эксплуатации | Формат | |
| GSM-модем MMG-77 | Cкачать .pdf | Cкачать .doc |
| Программное обеспечение | Программа (для ПК) |

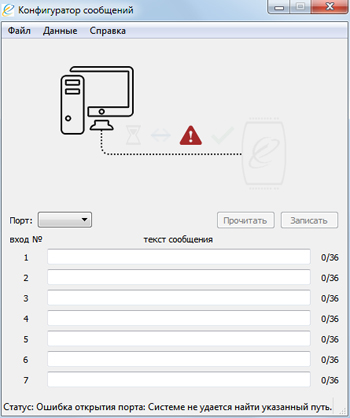

Программа для настройки SMS-оповещений
|
